1.1 DMA泄漏分析流程与高频泄漏场景

在HarmonyOS上，DMA内存是指有DMA驱动分配的，支持在多进程、多硬件之间共享访问的RAM内存（特别说明，DMA内存与ION内存是相同的概念）。在HarmonyOS系统中，应用一般通过系统开放的ArkUI、图形和媒体的相关接口间接使用DMA内存，例如ArkUI中的XComponent, Image和Web组件，图形的ImageNative和NativeBuffer，AvCodec的编解码，图片的PixelMap接口等。当应用占用的DMA内存超过阈值时，即认为应用发生DMA内存泄漏。

1.1.1 高频泄漏场景

1.1.1.1 Image控件泄漏或缓存过多导致内存泄漏

应用程序中的 Image 控件未正确释放DMA内存，引发DMA内存泄漏，最终引发系统图像服务异常或应用崩溃。

1.1.1.2 ArkWeb控件泄漏导致内存泄漏

应用程序中的 ArkWeb控件未正确管理ArkWeb控件的生命周期或缓存策略，引发DMA内存泄漏，最终引发系统异常或应用崩溃。

1.1.1.3 使用Surface的NDK接口分配内存未释放导致内存泄漏

应用程序中的Surface的NDK接口分配的DMA内存未释放，引发DMA内存泄漏，最终引发系统异常或应用崩溃。

1.1.1.4 XComponent组件泄漏或者缓存过多导致内存泄漏

应用程序中的XComponent组件未正确释放DMA内存，或组件缓存无限增长，引发DMA内存泄漏，最终引发系统异常或应用崩溃。

1.1.1.5 视频软硬编解码器API接口使用不当导致内存泄漏

应用程序中的视频软硬编解码器API接口使用不当导致视频解码/编码时分配的DMA内存未释放，引发DMA内存泄漏，最终引发系统异常或应用崩溃。

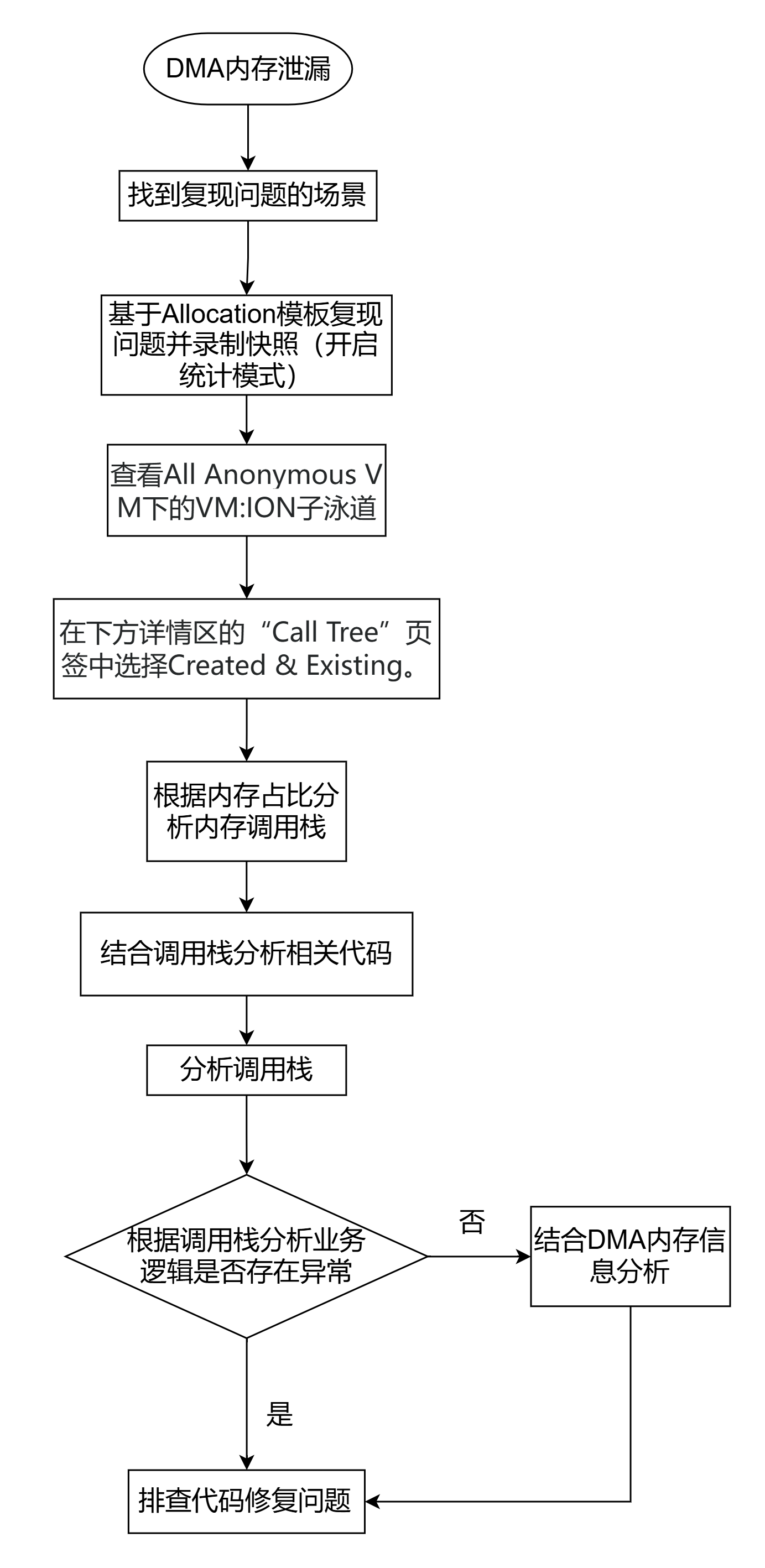

1.1.2 标准化排查流程

       1. 复现与日志获取：使用DevEco Profiler的Allocation模板开启统计模式录制泄漏场景，重复多次操作疑似泄漏场景复现问题。

       2. 识别泄漏点： 点击All Anonymous VM中的VM:ION子泳道，在下方详情Call Tree标签页中选择Created & Existing，查看内存占比较高的调用栈。

       3. 分析调用栈：优先在调用栈信息中寻找占比较高且与业务代码强相关的Symbol Name，即Category中为亮色。根据调用栈分析相关代码（双击跳转源码），排查内存未释放原因。

       4. 代码审查：结合调用栈，梳理相关代码中的内存持有逻辑，定位泄漏根因。

           • 业务逻辑未发现异常：查看DMA内存信息，结合DMA内存信息分析。

           • 业务逻辑存在异常：修改相关代码。

       5. 修复与验证：修改代码后，重复步骤 1，确认内存曲线回归平稳。

图1

1.2 DMA内存泄漏分析案例

1.2.1 案例背景

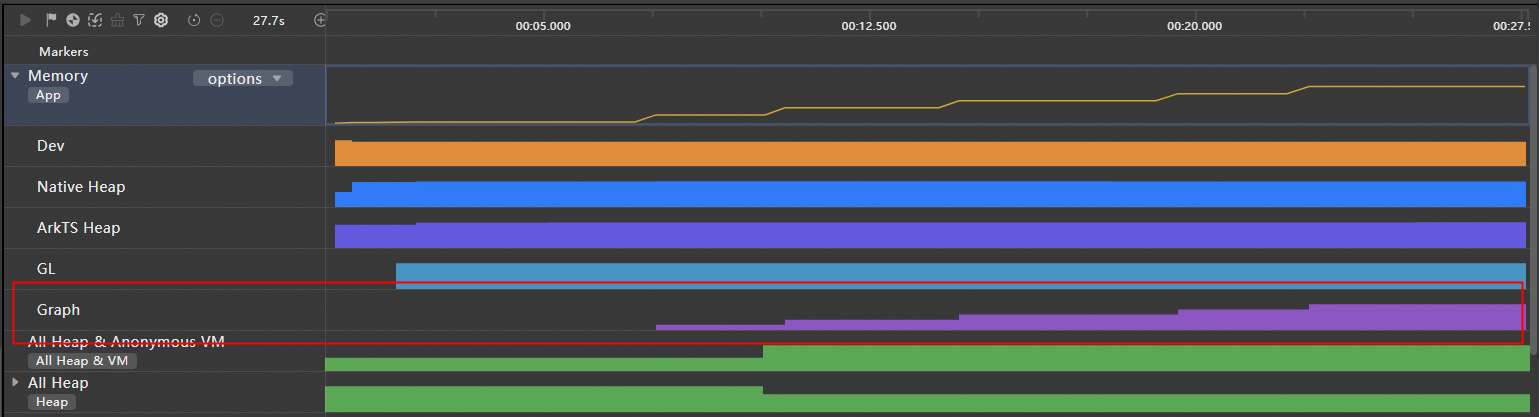

现象：本案例中，通过反复操作复现问题场景，观察到应用Graph内存占用呈现”阶梯式持续增长”趋势。

初步判断：使用 Allocation 统计模式录制内存上涨过程，观察 Memory 泳道中的 Graph 曲线，呈现出典型的“阶梯式增长”，确认存在DMA内存泄漏。

       • Graph 子泳道：应用使用的DMA内存

图2

图3

1.2.2 分析流程

1.2.2.1 步骤1：通过Allocation录制泄漏场景

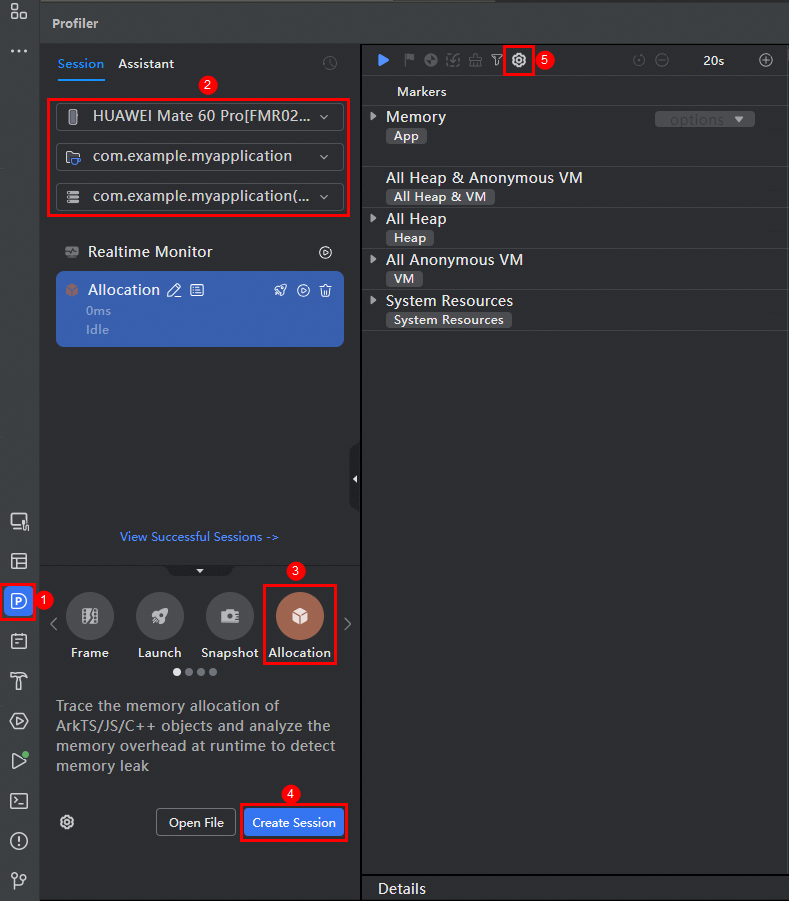

       1. 基于DevEco Studio Profiler插件的Allocation模板分析堆内存分配、释放的信息，调用栈信息。这些信息中包括已释放内存和未释放内存。启动应用进程，选择Profiler工具 → 选择设备与应用进程 → 选择Allocation模板 → 创建Session → 配置录制选项。

图4

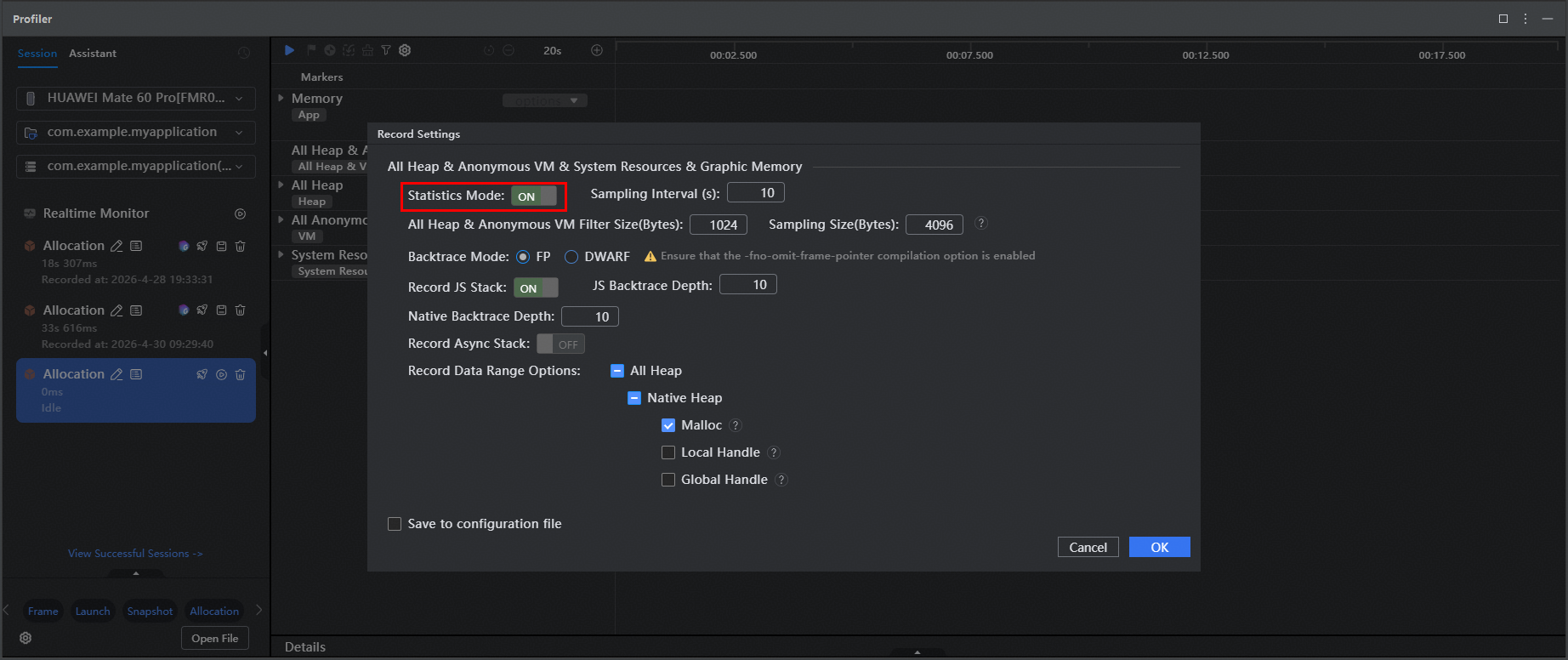

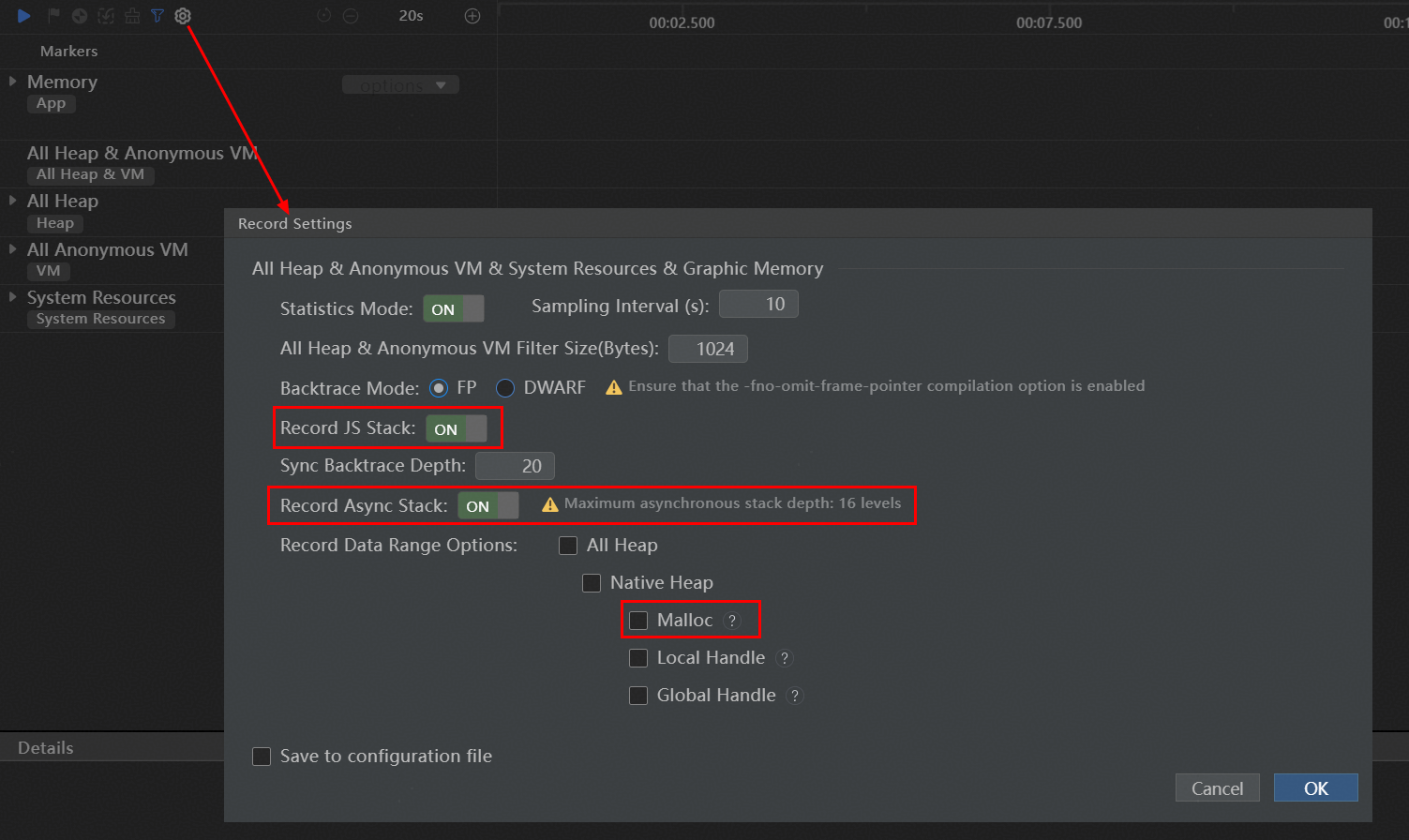

       2. 开启统计模式，可以打开JS栈记录和异步栈记录开关。由于DMA内存的分配频率相比于NaitveHeap的Malloc更低，因此可关闭Malloc采集，减少对DMA内存分析的影响。

图5

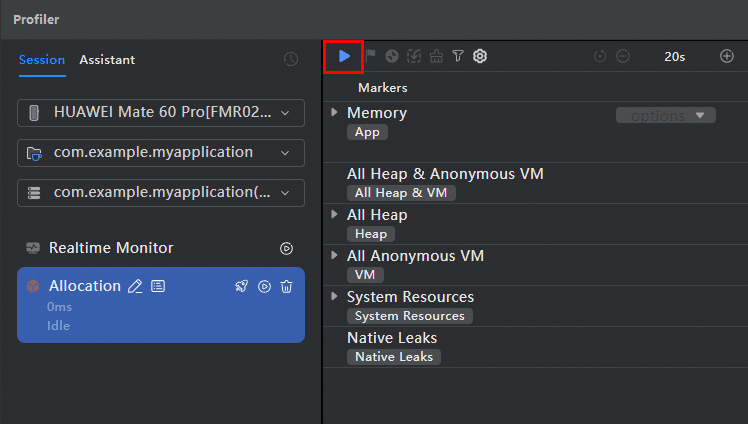

       3. 点击按钮启动录制并复现问题场景。

图6

1.2.2.2 步骤2：查看DMA内存调用栈

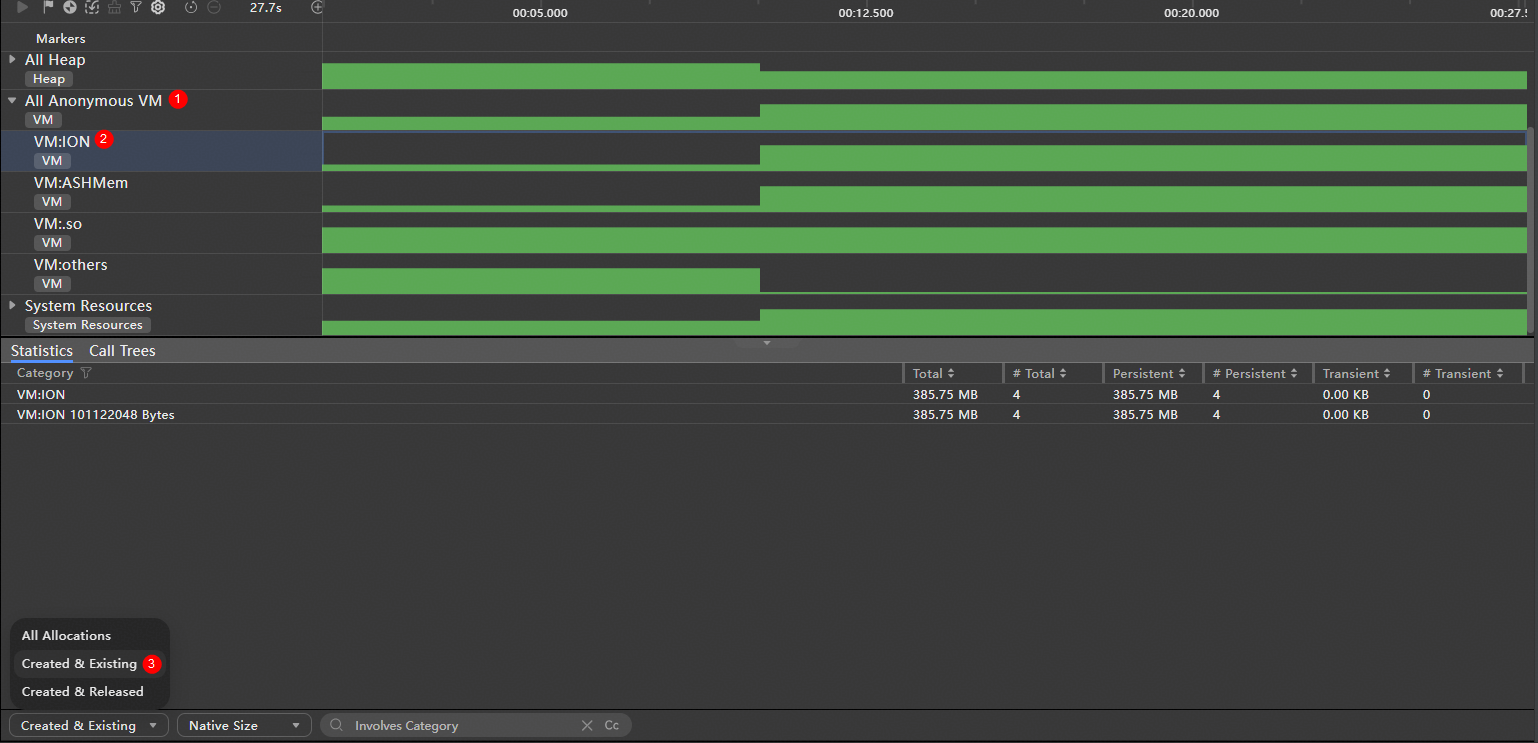

1. 框选All Anonymous VM中的VM:ION子泳道。

       • VM:ION子泳道：用于显示DMA内存分配数据。

       2. 在下方详情区的“Statistics”页签中选择Created & Existing。

       • All Allocations：框选的时间段的所有分配内存信息。

       • Created & Existing：默认选中，在框选范围的起点之后分配的，且在框选范围的终点之前没有释放的内存数据。

       • Created & Released：在框选范围的起点之后分配的，且在框选范围的终点之前已经释放的内存数据。

图7

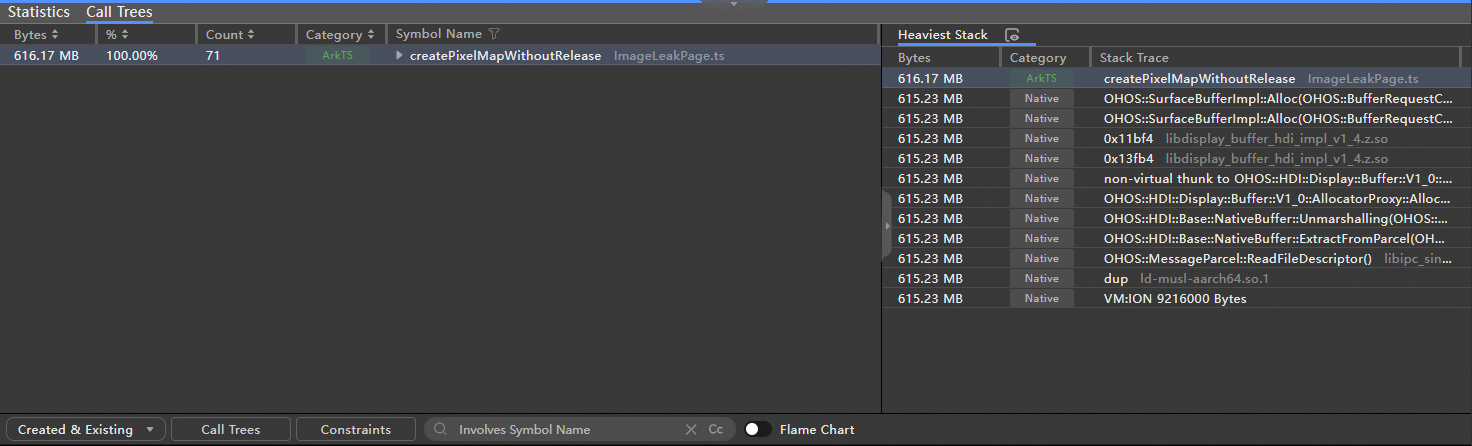

3. 切换到“Call Trees”页签，该部分数据展示了详细的内存分配栈信息。

图8

1.2.2.3 步骤3：分析DMA内存调用栈

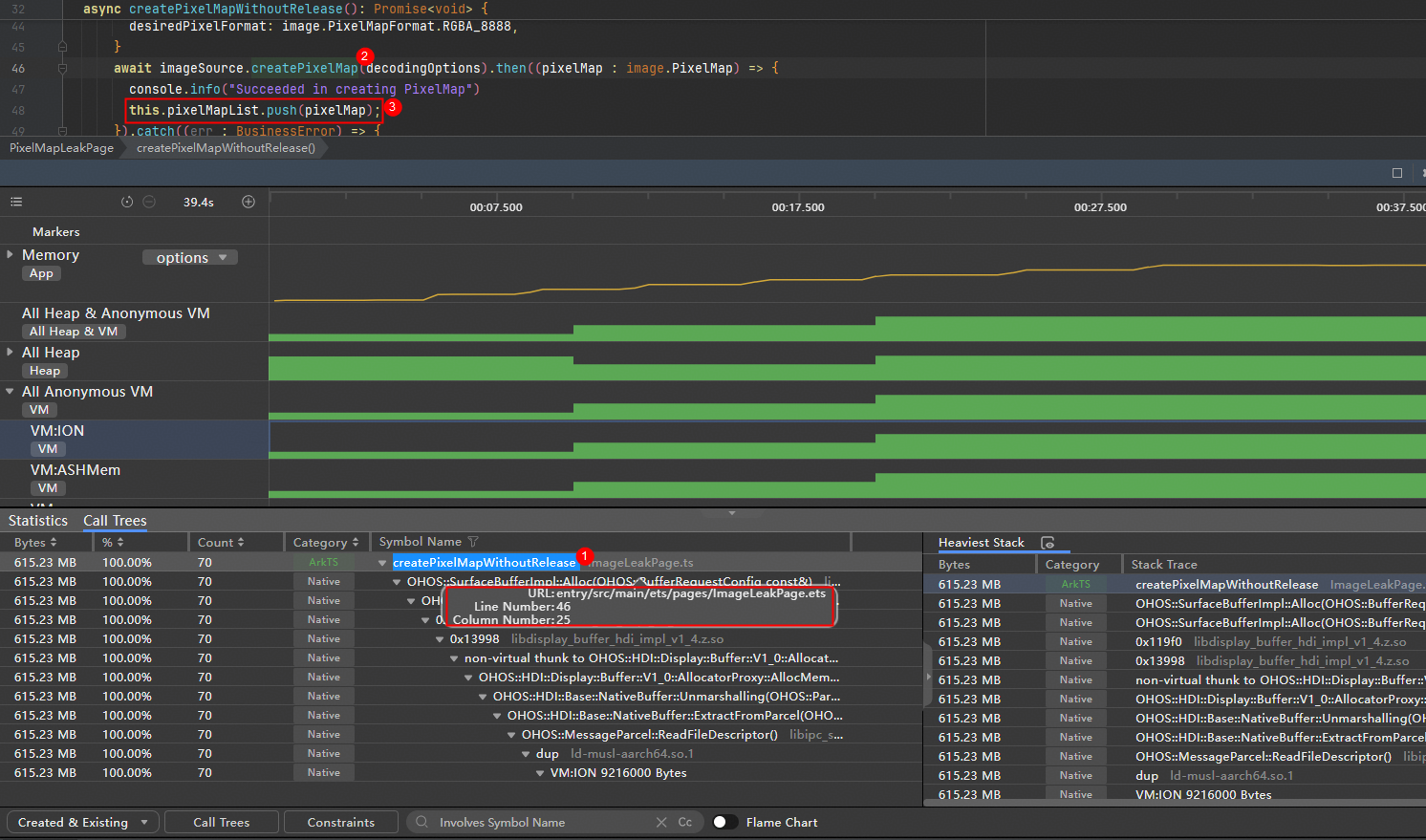

优先在内存分配栈信息中寻找占比较高且与业务代码强相关的Symbol Name，即Category中为亮色。根据调用栈分析相关代码（双击跳转源码），排查内存未释放原因。

图9

1.2.3 修复验证

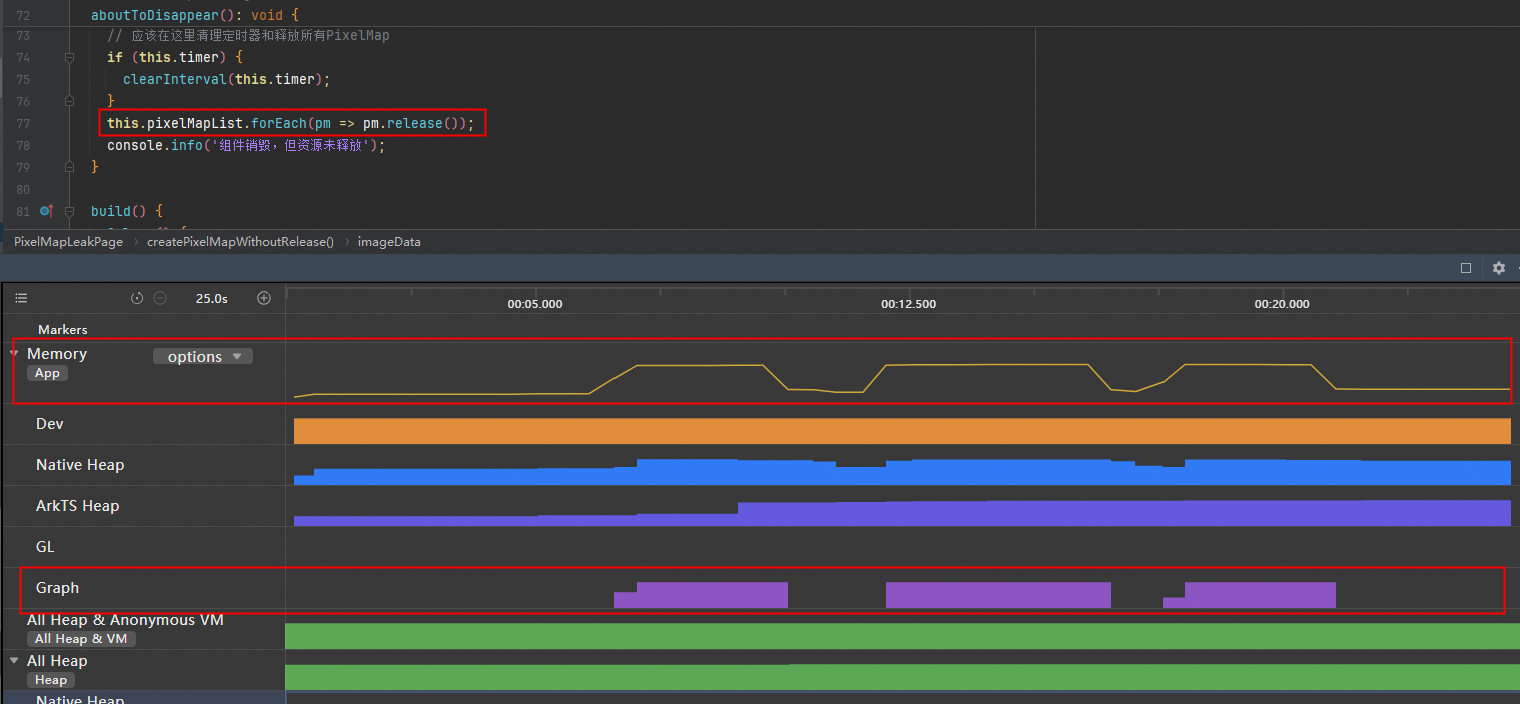

       • 修改代码增加 image.PixelMap的release 方法释放内存。

       • 重新运行应用，再次使用 Allocation 录制内存分配栈。

       • 重复多次操作泄漏场景。

       • 验证结果：

          ▪ 每次页面退出后，内存曲线回落至基线。

          ▪ 泄漏问题已修复。

图10

1.3 附录

1.3.1 查看进程中DMA内存信息

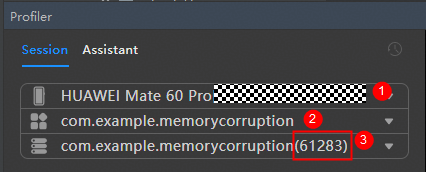

1. 查找进程pid

启动应用进程，选择Profiler工具 → 选择设备与应用进程，即可看到进程pid。

图11

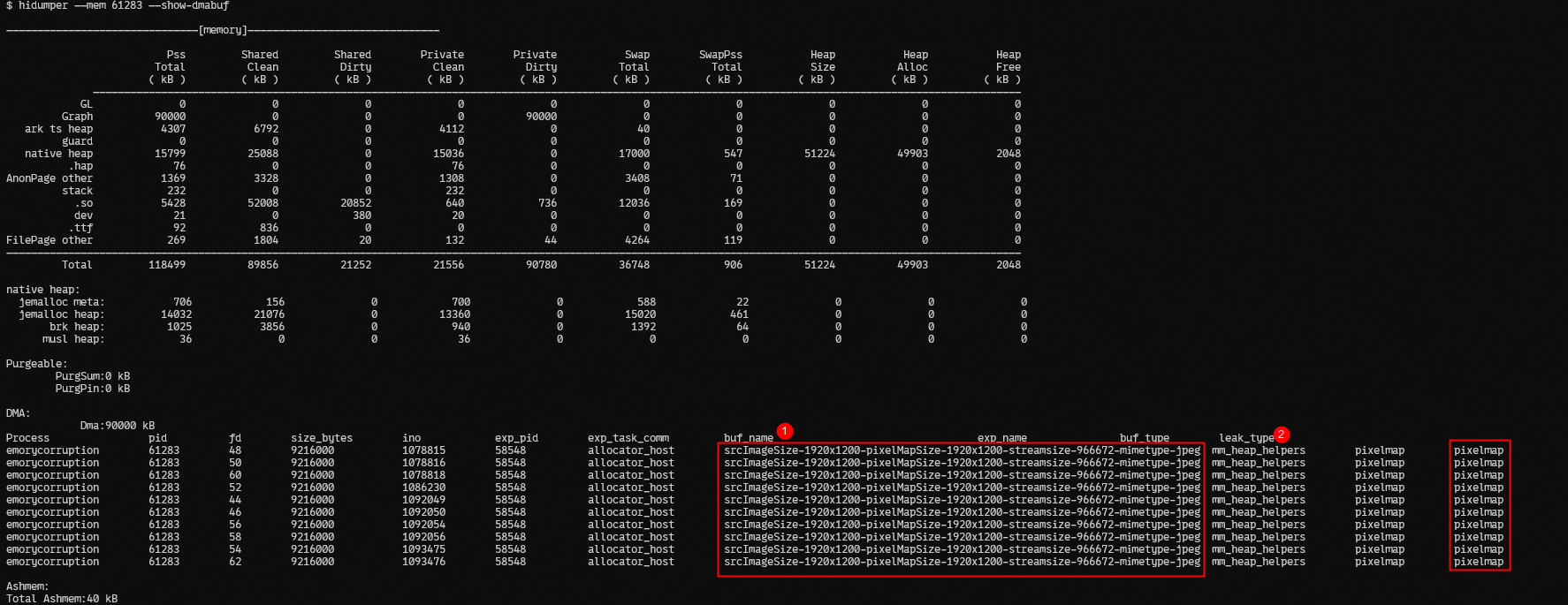

2. 获取到pid后，在终端中执行hdc shell，然后执行命令hidumper –mem pid –show-dmabuf 对比复现前和复现后的数据。根据buf_name和leak_type排查相关组件。

图12

获取指定pid的DMA内存详细信息，开发者可以根据DMA内存信息中的buf_name、leak_type等列定界可疑泄漏组件，参考故障日志分析方法 。
