为了帮助开发者更高效地进行鸿蒙应用开发的性能问题分析，DevEco Studio提供了场景化调优工具DevEco Profiler，希望为开发者带来高效、直通代码行的调优体验。开发者可以使用DevEco Profiler完成不同应用模型和场景下的完整性能数据采集，通过简单的工具操作即可完成数据采集，这些数据将帮助开发者洞悉应用在相应场景下的运行细节。

工具整体设计遵循了Top-Down的设计理念和数据展示范式。被采集的数据经由工具分析，会由浅到深的以一条条泳道的形式直观地呈现到界面上，DevEco Profiler提供深入具体函数运行热点、CPU调度细节的分析能力，帮助用户搭建HarmonyOS应用性能模型。

您可以通过如下三种方式打开Profiler：

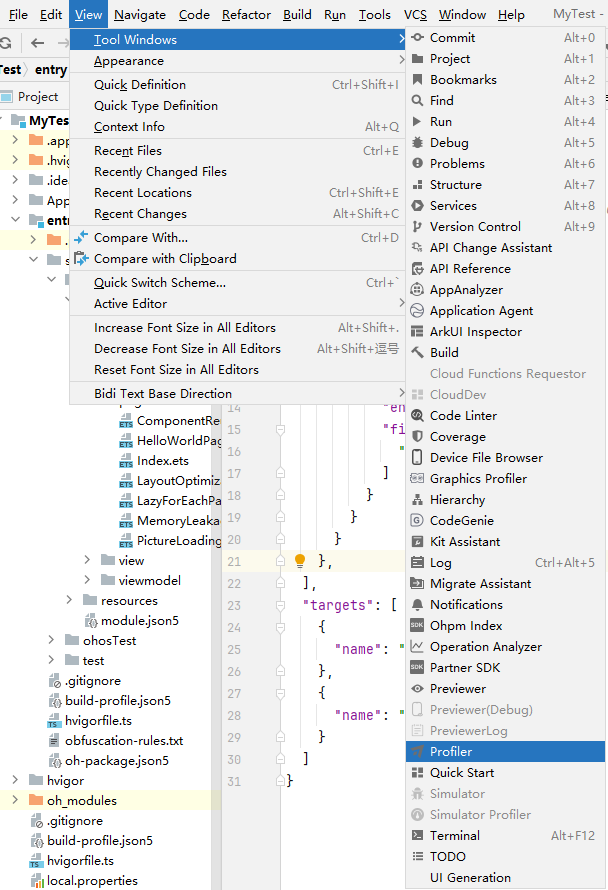

• 在DevEco Studio顶部菜单栏中选择“View -> Tool Windows -> Profiler”。

• 在DevEco Studio底部工具栏中单击“Profiler”。

• 使用“Ctrl+Shift+A”（macOS中为双击“Shift”）打开搜索功能，搜索“Profiler”。

•

界面布局

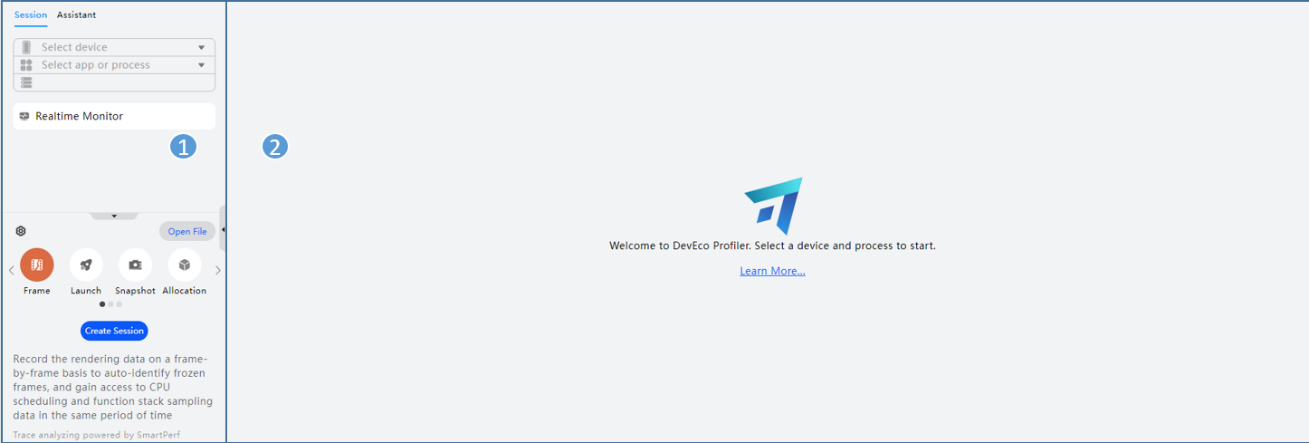

DevEco Profiler工具的界面主要分为会话区、数据区。

会话区

负责调优会话的管理。会话区提供了性能实时监控工具Realtime Monitor来帮助开发者先明确问题场景，完成问题的发现和初步定界。开发者可以在会话区选择待调优的设备、应用及当前应用进程，当前已创建的调优分析任务将在下方以列表的形式展示。

每个会话是一份独立完整的性能数据单位，是由开发者通过一次录制得到的，同一个会话中的各种数据经过工具的处理可以互相关联，而不同会话间的数据，由于来自不同时间段的录制，不会具备关联关系。实时监控本质上也是一种会话，是由实时监控这个场景模板创建的。录制会话时需要注意，确保场景复现完整后再结束该次会话的录制。

同时会话区提供Frame、Launch等一系列场景化分析任务类型，帮助开发者有针对性的采集并展示更多更详细的数据，这些数据将会还原对应场景下的应用运行状况。

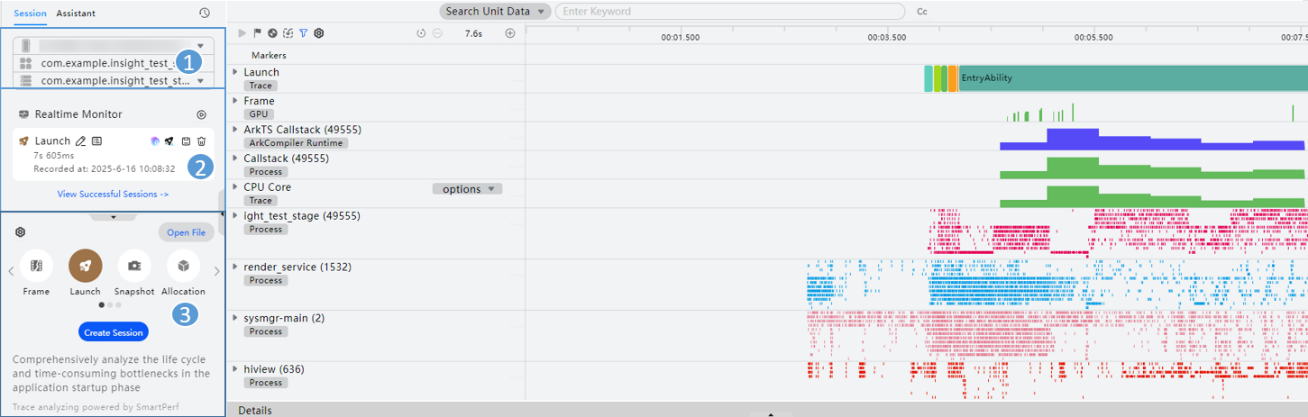

DevEco Profiler左侧为会话区，可以分为三个部分。

① 调优目标选择区域。用于选择设备及要分析的应用和进程。

② 会话列表区域。

• 记录当前已创建的调优分析会话，默认显示实时监控（Realtime Monitor）任务，每个会话包含：会话名称（图例中的”Launch”）、当前状态（图例中的”Recorded”）、录制时长（图例中的”7s 605ms”）；单击列表中会话后，右侧数据区将显示具体的数据内容；会话支持拖拽方式调整顺序。

• 录制/删除会话：将鼠标悬停在图标上，会话要观测的调优对象的基本信息会以Tooltip形式展示。点击右侧的/按钮，开启/停止会话录制，开发者可以操作应用复现性能劣化场景；录制完成出现图标，表示数据处于解析状态，请等待解析完成。点击将删除该会话。

• 数据导出：待数据解析完成后，会话便会进入数据展示状态，将数据可视化展示到右侧的数据区中。此时可以点击会话面板中出现的数据导出按钮，将录制到的数据导出到本地进行保存，借助这个能力，开发者可以方便的在团队内共享录制到的性能数据，也可以防止采集到的性能数据丢失。

• 查看会话：会话区存在活跃会话和历史会话两种，活跃会话可直接看到，历史会话需要点击View Successful Sessions查看，两种会话总数量不超过15个。开发者主动选择新的调优目标后，相关会话进入历史会话。历史会话中支持删除会话和数据导出。

③ 场景化模板选择区域。

• 创建会话：DevEco Profiler提供Frame 、Launch 、Snapshot 、Allocation 、ArkUI 、ComMemory 、Energy 、ArkWeb 、Network 、Concurrency 、GPU 、Time 、CPU 等场景化分析模板，提供对不同性能问题场景的数据分析方案，选中任意模板图标，点击下方Create Session按钮，即可创建出一个全新的会话。

• 数据导入：在③场景化模板选择区域，点击Open File按钮，即可选择数据进行导入。当前支持导入.insight，.htrace， .ftrace，.heapsnapshot，.rawheap, .sys，.perfdata，.data，.nas（包含Native Allocation数据的文件），.txt（包含Native Allocation数据的文件），.acm文件。

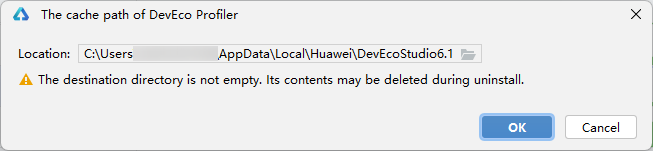

• 配置Profiler缓存路径：在③场景化模板选择区域，点击左上方设置按钮，设置Profiler缓存文件的保存路径。

数据区

在数据区域，DevEco Profiler提供了对性能数据的可视化呈现结果。包含工具控制栏、时间轴、泳道区域、详情区域，通过不同泳道展示，直观展示调优详情。

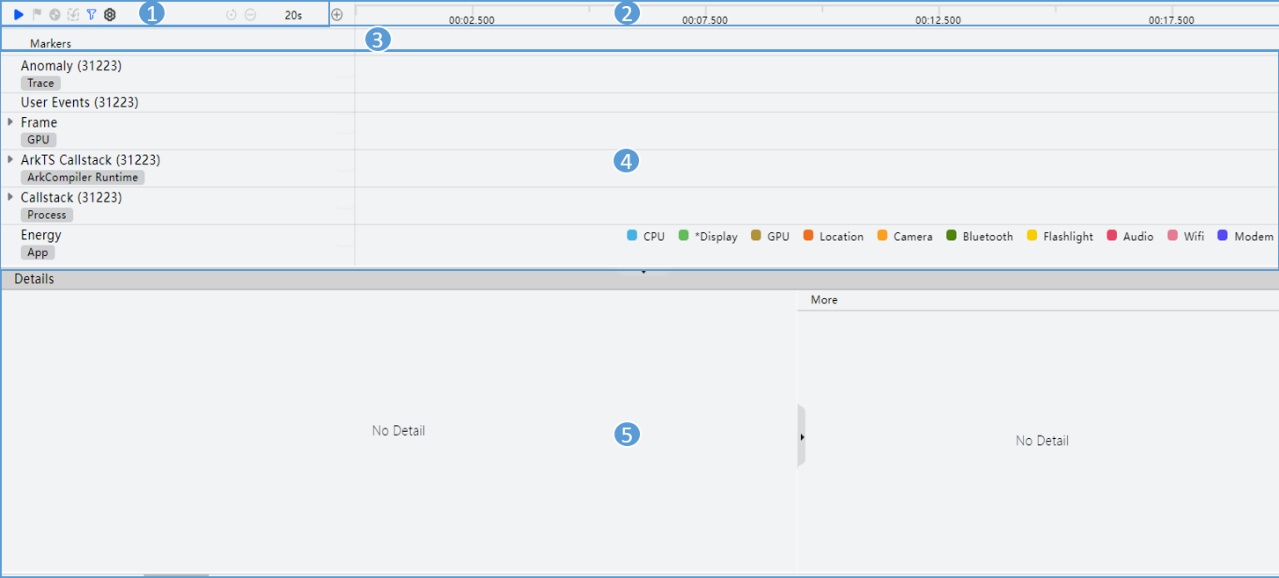

       整个数据区可以分为五个区域：

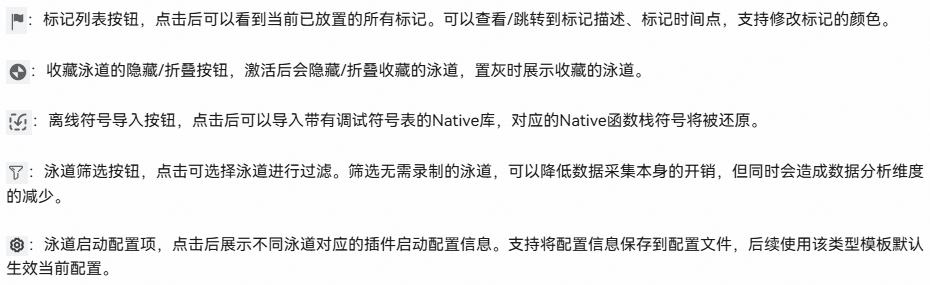

       ① 工具控制栏：提供标记、收藏、离线符号导入、泳道过滤、泳道启动配置项等功能的管理以及会话状态和时间轴的控制能力。

② 时间轴：提供横向时间轴，用于显示数据时间戳。

③ 标记栏：用于放置标记，能够帮助开发者标记时间点或时间段。

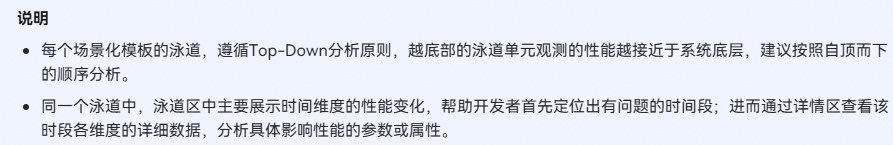

④ 泳道区：泳道图区域。每个场景化模板都会预置一系列泳道（例如上图的“Frame”便是一个泳道）。泳道是整个DevEco Profiler工具内，数据组织的最小独立单元，用于剖析应用某一特定维度的运行数据，每个场景化模板均是由一系列泳道组成，每个泳道都会呈现某一维度的性能数据。开发者可以查看数据随时间变化的特征，发现数据异常的时间段，支持框选时间段后在详情面板查看对应的细节。

⑤ 详情区：展示详细的数据细节。开发者在泳道区域选择数据之后，以各类表格的形式呈现该时间段内各项详细数据。More面板将对左侧详情区中选中数据进行补充描述。

本文主要对DevEco Profile的基础布局元素进行了介绍，下一篇我们将对工具进行详细操作介绍。
