当视觉设计只停留在“好看”，复杂原型就会陷入卡顿与混乱。作者在 Axure 坦克大战中，将视觉拆解为语义、空间、时间、逻辑、动态、隐喻六个维度，用色彩协议、性能探针和隐喻命名，让视觉与状态机、性能同构生长。本文带你重新理解：视觉不是皮，而是架构的骨架。

在很多产品经理的认知里，视觉设计就是“挑个好看的颜色，把界面填满”。 但在实际开发复杂原型（比如我最近手搓的 Axure 坦克大战《终章 2026》）时，如果视觉只停留在“好看”层面，原型很快就会变成一场灾难：满屏的元件堆叠导致浏览器卡顿，状态反馈混乱让玩家无所适从。

良好的视觉，不仅是信息，更是状态、层级、反馈、甚至性能的具象化。它不仅活在静态的画面里，更活在语义、空间、时间、逻辑、动态、隐喻这六个维度的交汇处。

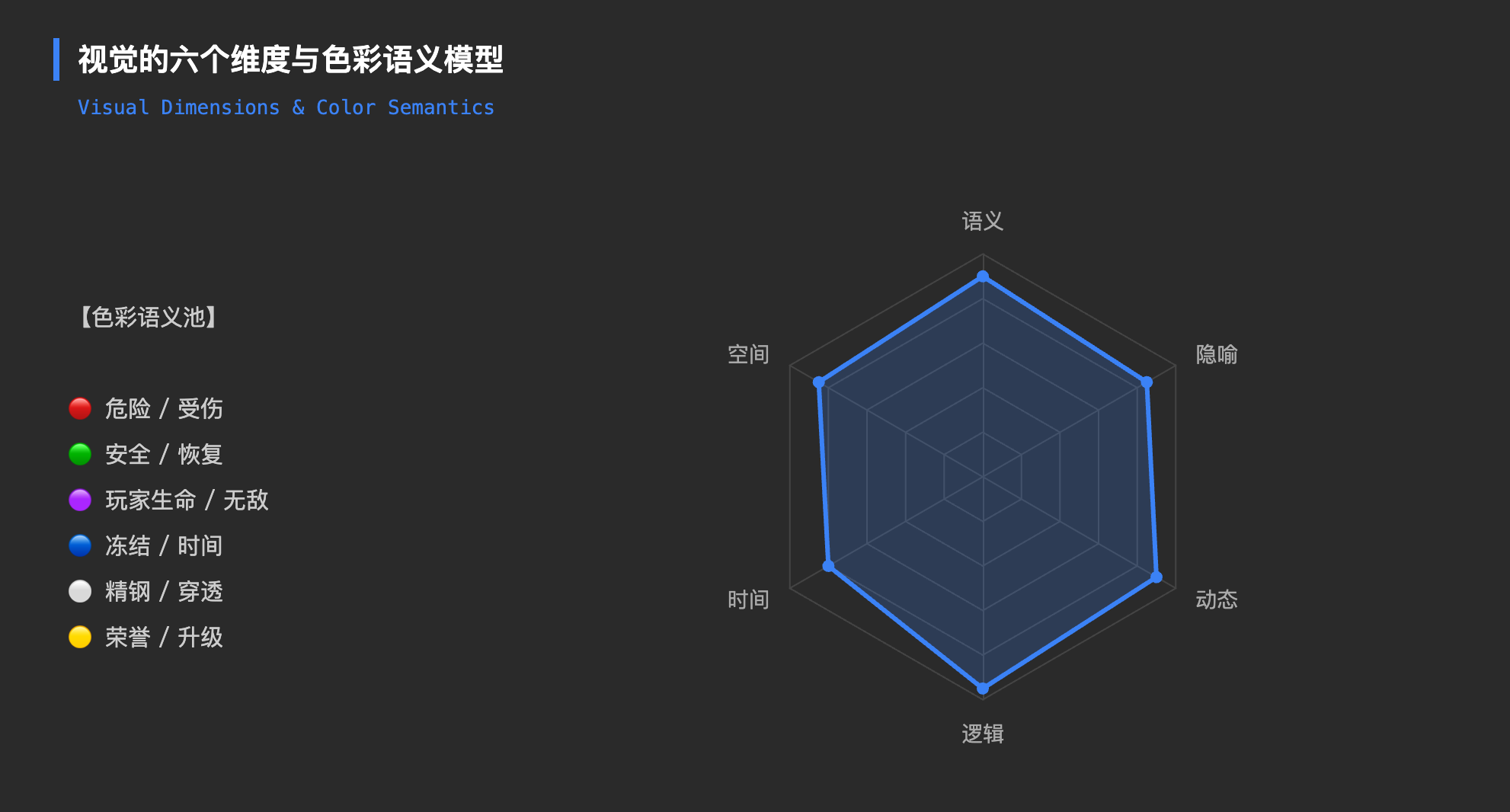

视觉六维与色彩语义模型

一、 语义与空间：颜色是底层协议，明度差是物理纵深

在游戏引擎里，颜色是有严格语义的。我给自己定了一条铁律：同语义元素，必须使用同色系。

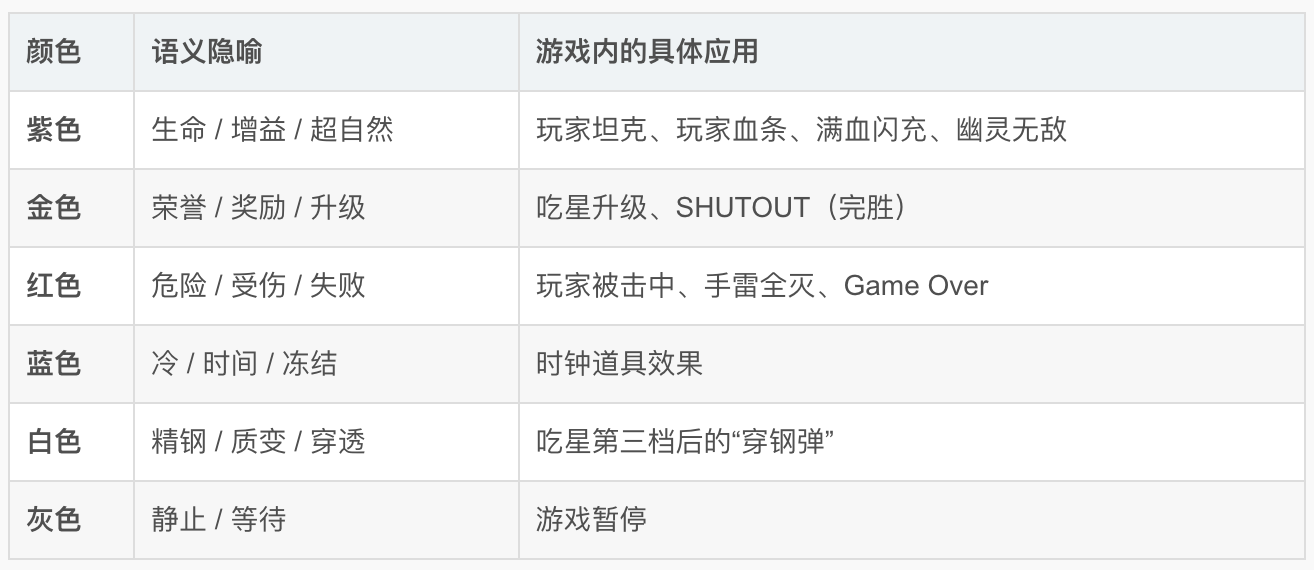

色彩语义协议

注：原本紫色只是我个人的幸运色，当它被升华为系统设计后，玩家对“生存/增益”的直觉判断就建立起来了。

在空间上，很多原型看起来“平”，是因为缺乏物理纵深。我用三层背景的明度差，强制拉开了视觉深度：页面背景（#333333） -> 画布背景（#666666） -> 战场背景（#000000）。

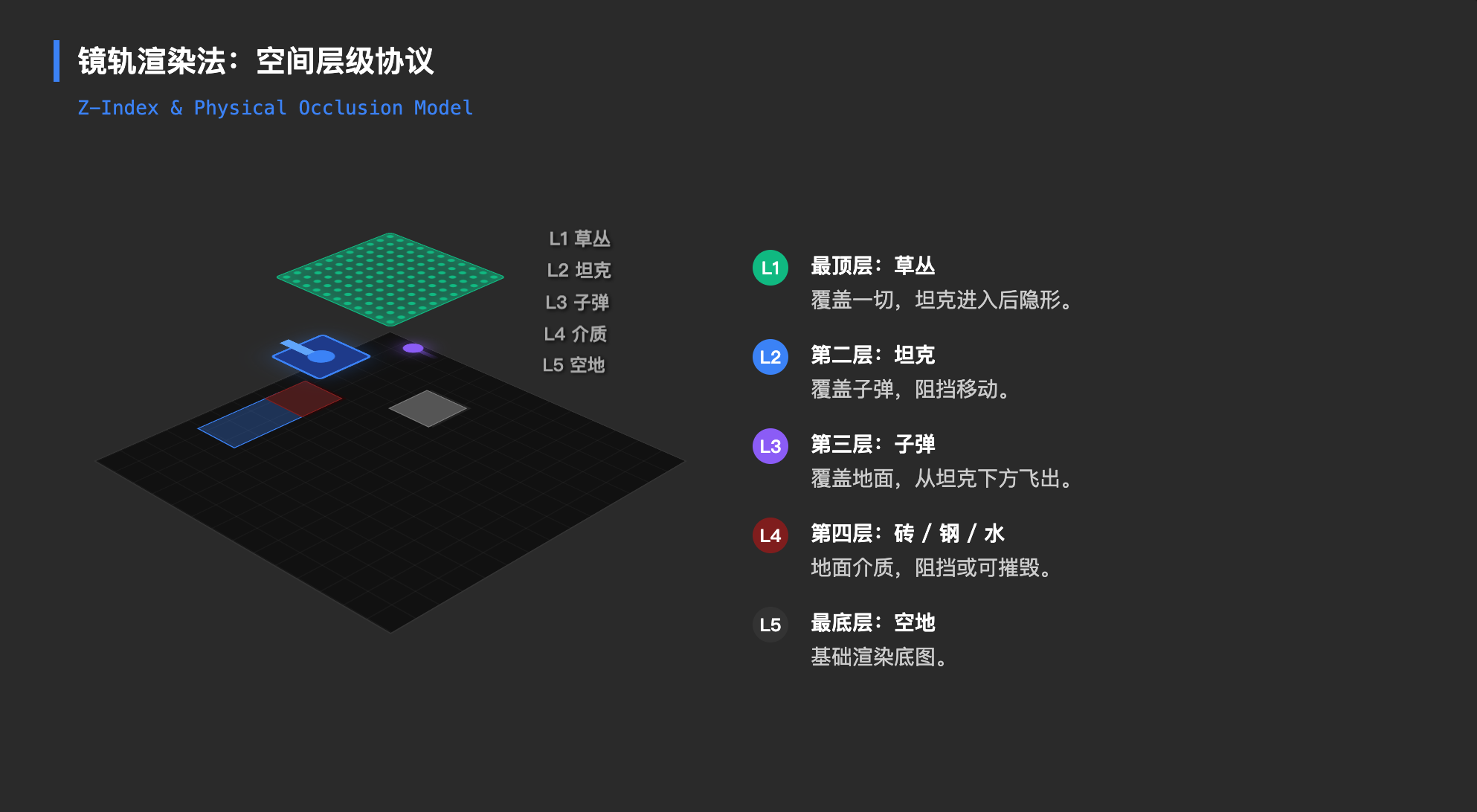

配合“镜轨渲染法”（双中继器行对齐），我实现了严苛的图层物理遮挡关系。

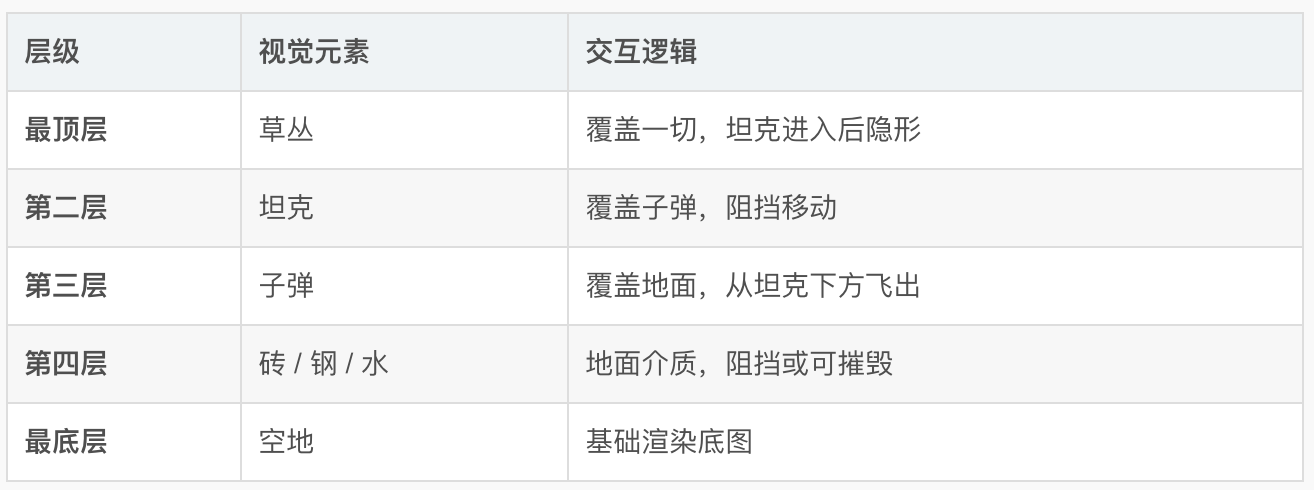

战场图层物理遮挡（从上到下）

当子弹从坦克下方飞出时，视觉上就像是“从炮口发射”一样自然，这就是“空间协议”带来的物理真实感。

二、 时间与视觉：心跳机制与状态时长锚定

视觉在时间维度上的核心，是表达状态变化。

在画布外，我做了一套外场脉冲系统（环境光）。这绝不仅是为了酷炫，它承载了双重身份：前一半是 “气氛组”（如玩家被击中、Game Over），负责提供情绪冲击；后一半是 “指示器”（如时钟冻结蓝光、幽灵无敌紫光），负责映射游戏状态。

　　视觉反馈的持续时长，必须严格锚定逻辑事件的时长。 比如“时钟冻结”技能持续 6.666 秒，画布外的蓝色冷光就精确亮 6.666 秒。光在，效果在；光灭，效果结束。 这种在时间维度上的一致性，会给用户极强的掌控感。

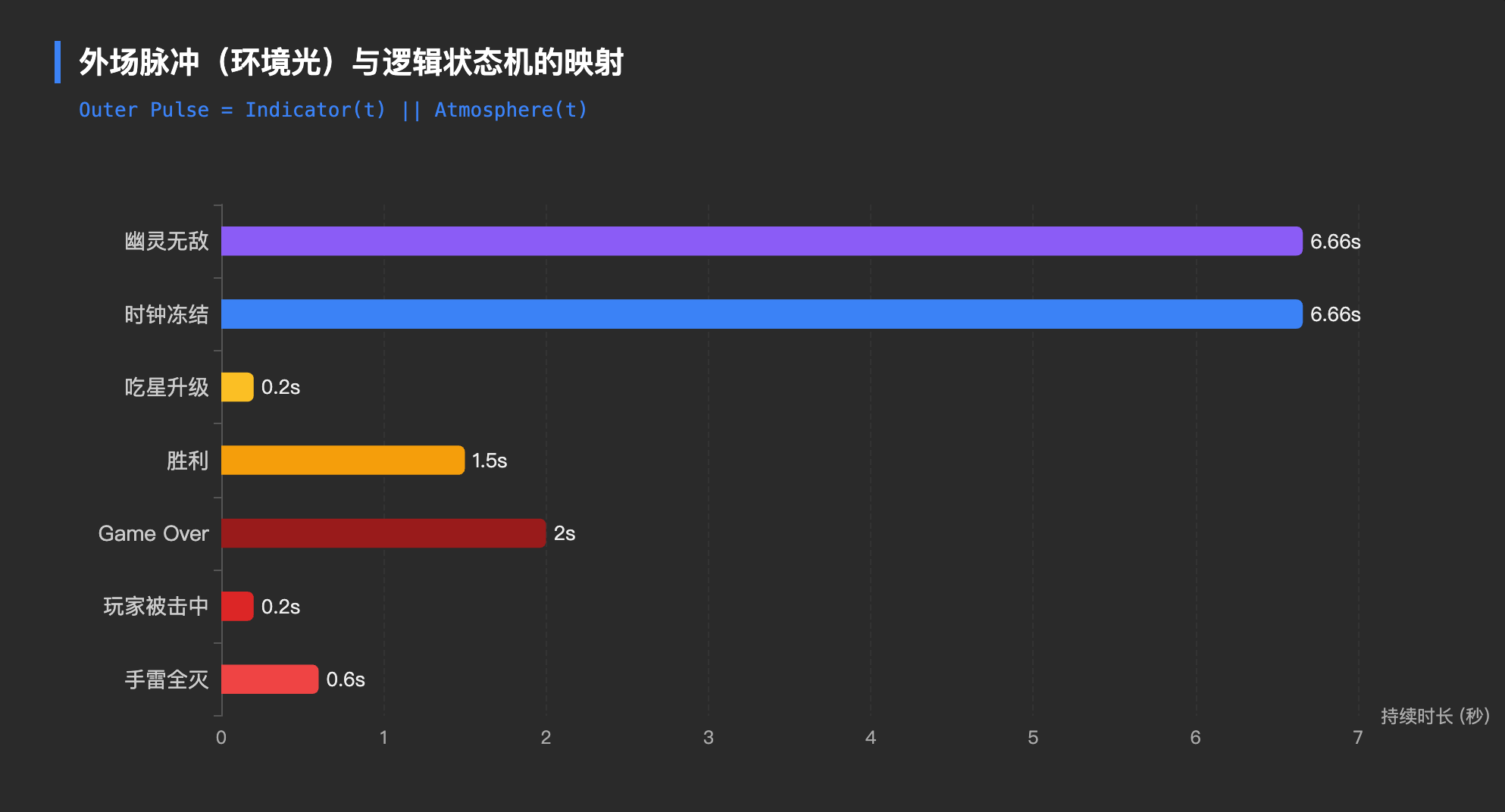

外场脉冲与逻辑状态机映射

三、 逻辑与视觉：没有逻辑的视觉是装饰，没有视觉的逻辑是哑巴

视觉必须服务于游戏逻辑（状态机）。

• 暂停：外场亮起灰色常亮光，玩家立刻明白“时间凝固了”。
• 终局：如果基地被击中（Game Over），玩家坦克会石化，配合暗红长闪；但如果是全胜（SHUTOUT），玩家必须保持活动状态，配以金绿交织的循环脉冲。

如果全胜也让玩家石化，战场就彻底“木”了。优秀的终局视觉，不只是逻辑的兜底，更是情绪的延伸。每一个视觉反馈，都必须对应唯一一个逻辑事件。

四、 性能与动态：把“卡顿”做成可视化探针

这是这套视觉系统中，最硬核、也最具工程感的一环。 在极高并发的坦克大战中，“卡不卡”靠人的感觉是无法量化的。为此，我采用了 “性能指标探针可视化”。

Axure 的 Timer 心跳在游戏进行中，会因为事件队列拥堵产生延迟。我把这个“延迟偏差”，映射成了画布外的一条彩色光带。但在 Axure 里，颜色不能用函数绑定。于是我用了极其偏门的一招：用纯红、纯绿两条线段的“不透明度”叠加，在黑色背景下模拟出从绿到红的连续色变。

当他人测试原型时，只要截个图，一眼就能看出他机器上的延迟是多少、瓶颈在哪里。“人情反馈”被彻底剔除，剩下全是数据。

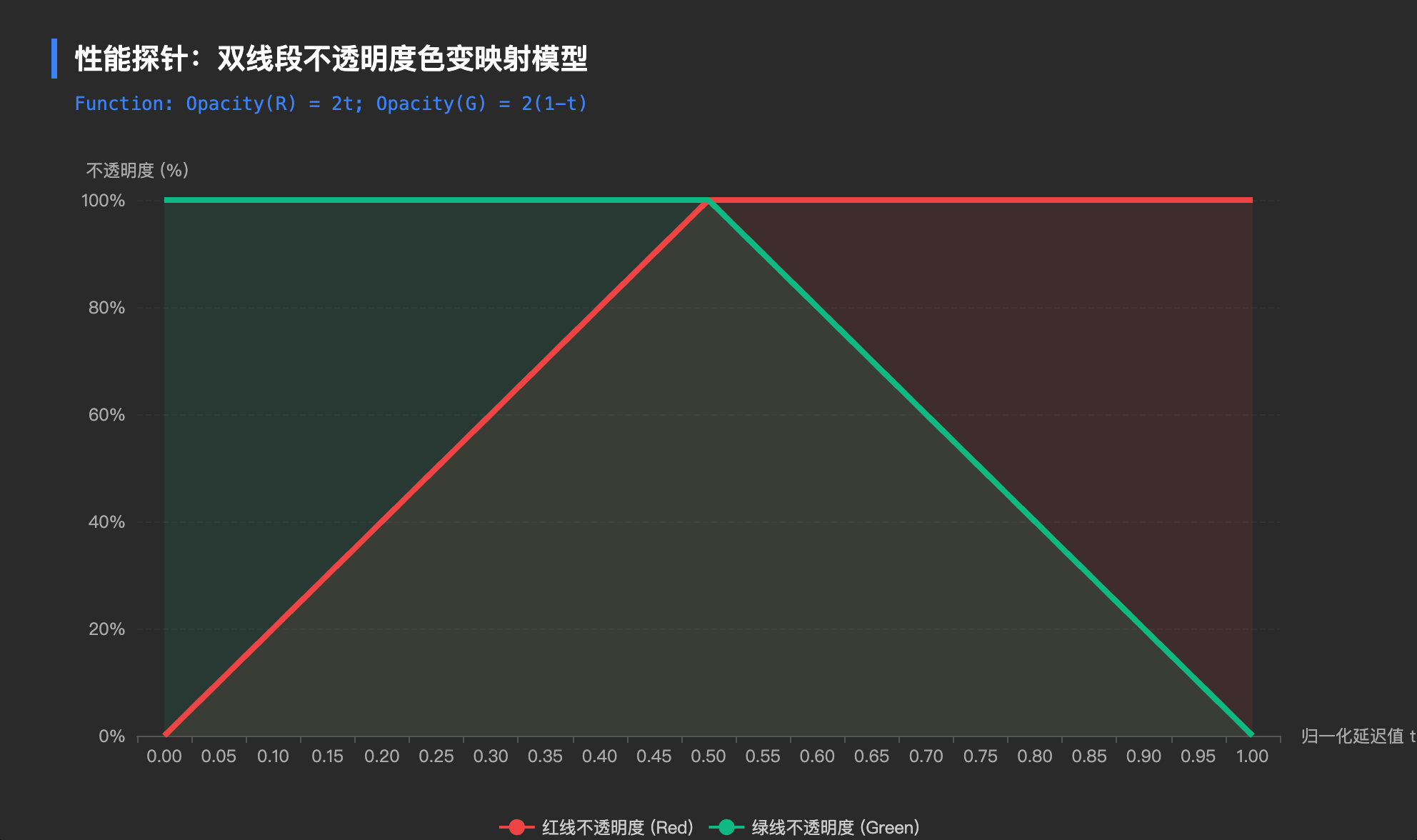

性能探针的双线段不透明度映射模型

五、 隐喻与命名：让架构拥有灵魂

视觉的最后升华，是隐喻。在长达 30 天的极限开发中，面对满屏冷冰冰的变量和事件，我喜欢用一些带有隐喻的词语来给它们命名。这不仅仅是“好听”，更是为了在极度复杂的架构中，时刻提醒自己这些模块的本质职责。

架构层的隐喻：池、心房、心跳、军师

• 池：在 Axure 里，所有“只有一个状态的动态面板”，我都命名为“池”（既是我的名字，也是“舞台/容器”之意）。
• 心房：性能探针的家。因为那里是 Timer 心跳搏动的地方，探测着整个系统的脉搏。
• 心跳：全局时间基准变量（Timer）。它不叫“授时器”，它不需要等人来问，它自己按照固定频率搏动。
• 军师：玩家坦克背后，专门负责复杂逻辑推演（下一步计划、放行步进）的那个不可见元件。

逻辑与性能的隐喻：吃空饷、结界

• 吃空饷：指那些跑了循环却没有实质工作的计算（比如子弹在空旷区乱查碰撞）。
• 结界：原叫“护城河”（也是池的意思），它是子弹周围 24px 的缓冲区。它像一层魔法场域，隔离了无效计算，也感知着危险。
• 非受控滑步：形容监听周期短于步进周期时，读取半途状态导致的累积漂移。

情感与图腾的隐喻：BUG虫、终章

• BUG：游戏里的基地，不是老鹰，而是一只 BUG 虫子。守住基地，就是“守住代码”。
• 终章：不仅是 2026 年的时间戳，更是对 Axure 这场漫长逻辑探索的谢幕。

六、 体积：纯原生控件与零图片的极致压缩

包括爆炸效果（Emoji ），所有的介质、道具、坦克、子弹、火花、基地，全部由 Axure 原生控件或 Emoji 组合而成。 最终原型体积控制在 不到 1MB。轻量化视觉，既避开了版权风险，也保住了性能下限。

Axure 坦克大战（ChiTank）丝滑运行中

附录：视觉认知决策洞察清单：

1. 语义归一：同语义元素，强制使用同色系，建立用户直觉。
2. 空间纵深：用背景明度差（暗、中、亮）建立纵深，拒绝扁平。
3. 逻辑映射：每一个视觉反馈必须对应一个逻辑事件，没有逻辑的视觉是装饰。
4. 时长锚定：环境光的持续时长，必须精确锚定底层逻辑效果的时长。
5. 终局动态：终局不能全部“石化”，必须保留一方动态，避免画面“木”掉。
6. 性能可视化：用双线段不透明度叠加（2t 和 2(1-t)），在受限工具中实现连续色变。
7. 隐喻命名：元件和变量命名带上隐喻（如“心房”“BUG虫”“池”），让架构有灵魂。
8. 工具降级：能 Emoji 就 Emoji，能原生控件就不放图片，极限压缩体积。
9. 色彩夺权：用环境光（外场脉冲）把用户的注意力从战场内部拉到外部状态上。
10. 视觉即架构：视觉不是最后画上去的皮，而是和状态机、性能同构生长的骨架。
