数据驱动时代，数据架构图是项目规划的核心工具，作为企业 4A 架构的重要部分，它承上启下串联业务与技术，让数据流转清晰可辨。本文详解其定义与核心价值，拆解从需求确定到优化维护的完整绘制步骤，搭配实战案例与避坑技巧，教你打造清晰的可视化数据蓝图。

掌握数据架构图的绘制技巧，让复杂的数据流动一目了然。

在当今数据驱动的时代，数据架构图已成为项目规划与实施中的重要工具。它不仅能帮助团队理解数据流动和存储方式，还能为后续的技术决策提供依据。无论是业务人员还是技术人员，都能通过数据架构图更好地理解数据在整个系统中的重要性。

什么是数据架构图？

数据架构图是一个可视化的表示，它展示了系统中数据的结构、关系和交互方式。通过数据架构图，团队可以清晰地看到数据的来源、存储位置和处理方式。简单来说，它就是从数据侧描述数据怎么来、怎么存、怎么加工、怎么使用的蓝图。

在TOGAF企业架构理论中，数据架构是4A架构（业务架构、应用架构、数据架构、技术架构）的重要组成部分，上接业务，下承技术，在企业架构中扮演着承上启下的关键角色。

数据架构图的核心价值

数据架构图的主要目标是支持业务需求、提高数据的质量和一致性，并促进数据的共享和集成。其具体价值体现在：

• 提高团队协作效率：让不同背景的团队成员对数据流动有统一认知
• 优化数据流程：帮助发现数据流转中的瓶颈和潜在问题
• 支持系统维护：为系统的维护和迭代提供重要参考
• 保障数据质量：确保数据的一致性、完整性和安全性

绘制数据架构图的步骤

确定需求与范围

在开始绘制之前，需要明确业务需求和目标。与相关业务部门深入沟通，了解他们对数据分析的具体要求，例如需要展示哪些关键指标、需要跟踪哪些业务流程等。这一步的关键是确保所有相关方对数据架构图的预期一致，避免后期的返工和修改。

识别数据实体与关系

数据实体是数据架构图的基本构成要素。例如，在一个在线图书商城的例子中，主要数据实体包括：用户（包含姓名、邮箱、地址等信息）、图书（包含书名、作者、价格、库存等信息）和订单（包含订单编号、用户ID、图书ID、购买时间等）。

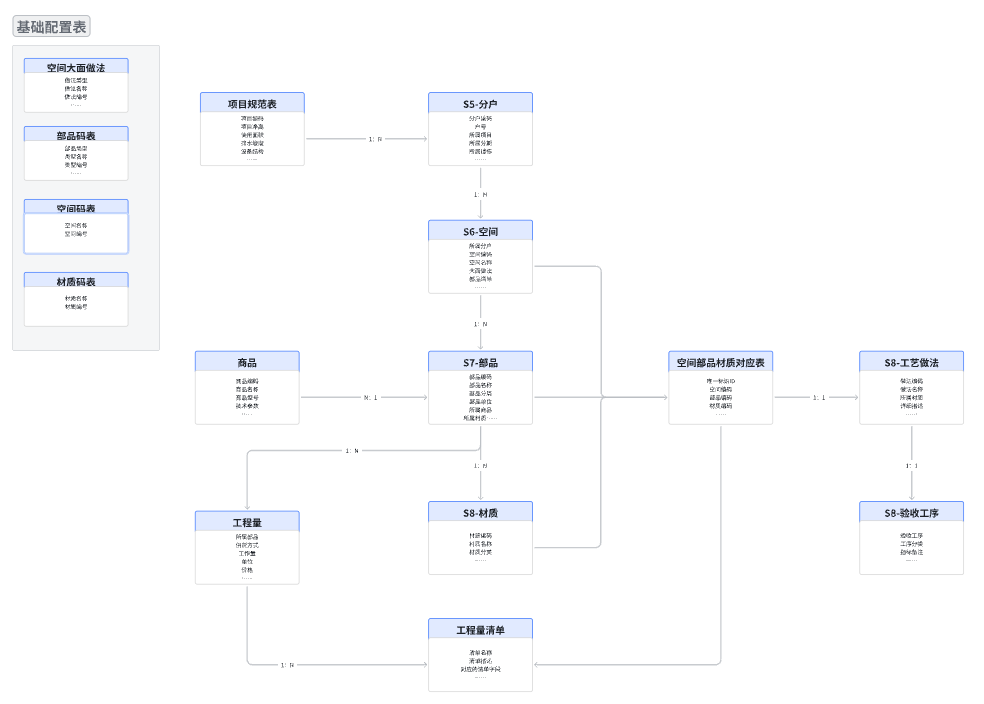

识别实体后，需要定义它们之间的关系，例如：一个用户可以下多个订单（1对多关系），一个订单可以包含多本图书（多对多关系）。最终形成ER图。

设计数据流与存储方案

数据流是展示数据在系统中流动路径的重要部分。数据流图可以帮助理解数据的输入、处理和输出过程。需要确定系统的各个功能模块和数据存储位置，展示数据在各个模块之间的流动路径和处理过程。

数据存储方案则需根据数据量、数据访问频率和数据安全要求选择适当的存储方案，常见的有关系型数据库、非关系型数据库、数据仓库等。

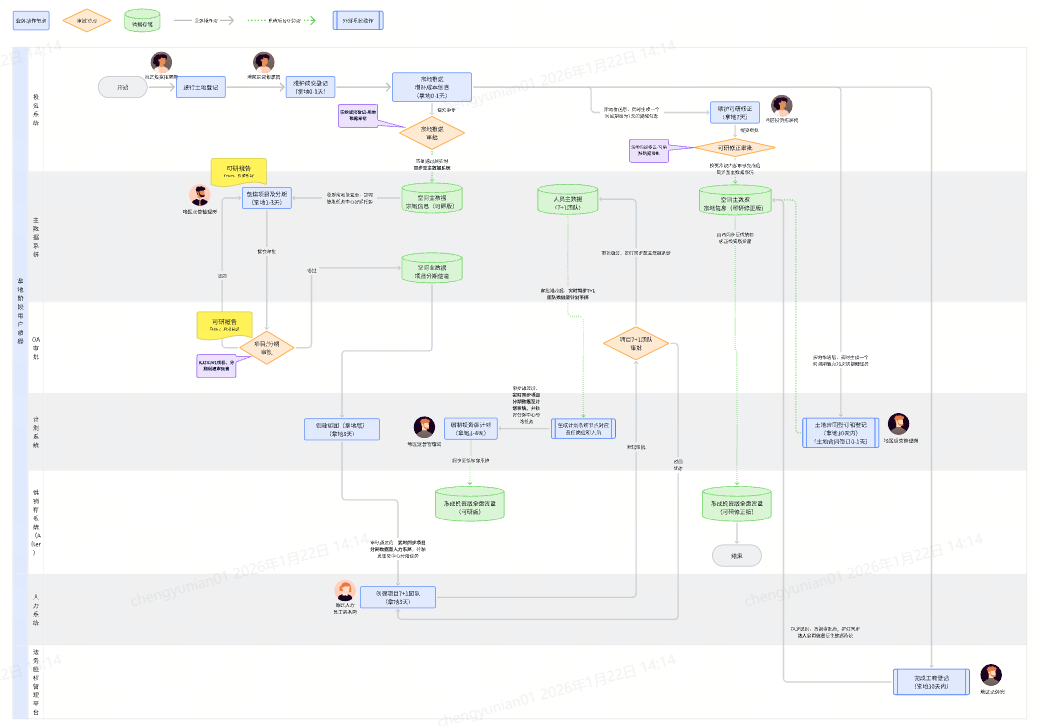

在设计梳理数据流之前，往往我们需要先明确业务流程，所以我们建议先把用户旅程进行明确，明确以后，再将业务流程生产，流转，使用的数据进行数据流。

针对每个业务场景，梳理出来的数据流要包括：

数据接入的系统来源，数据加工的系统平台，数据应用的系统平台，再明细一点的，可以结合ER图可以明确对应的API接口有哪些（入参出参），到字段级别。

优化与维护

数据架构图的制作并不是一蹴而就的。在项目进行期间，可能会由于需求变化或技术迭代而需要修改图示。因此，团队需要定期审视和更新数据架构图，以确保它与当前系统架构保持一致。

实战案例：数据架构图

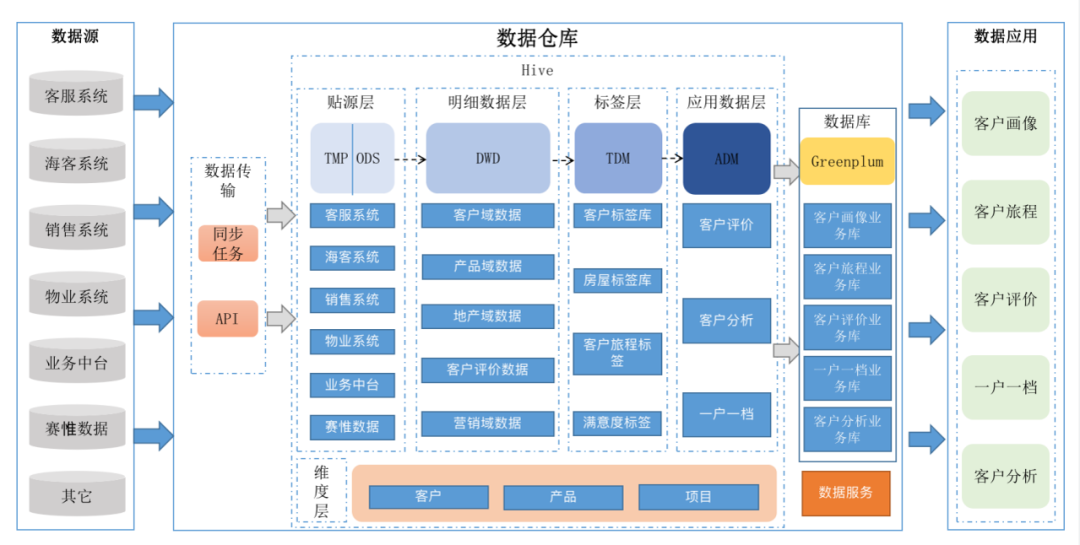

以一个地产行业的某系统平台为例，要采集客户相关的数据，还有产品域的数据和营销。一般在画数据架构图的时候，可以分为三个部分：数据源、数据仓库（数据底座，数据服务API市场）、数据应用

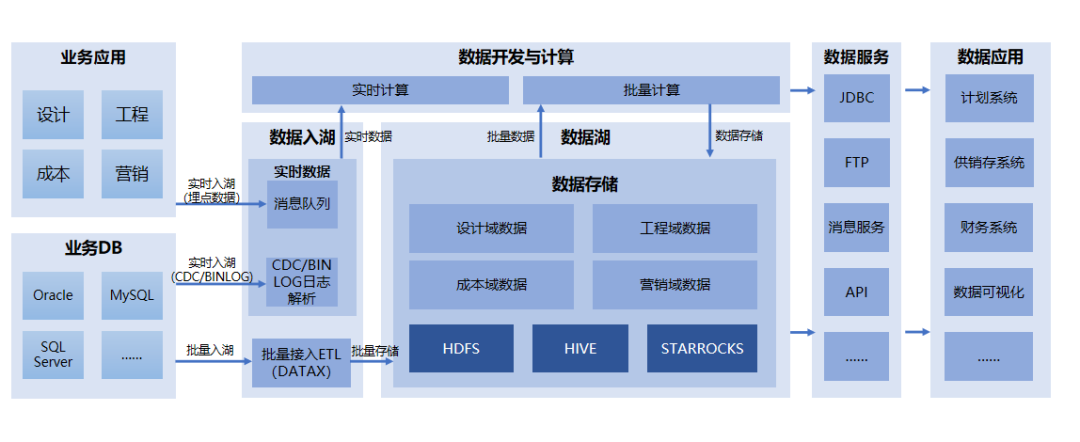

数据架构需要定义这些数据的结构和存储方式，以及如何进行数据备份、数据恢复、数据安全等方面的管理。大部分系统的数据架构图通常会包含以下层次：

• 数据源：数据通过哪些方式集成过来
• 集成到数仓：数据存储的位置和数仓的分层设计（如果太过于复杂，可以简化描述，但是一定要具体到每个域对应的实体等）
• 数据集市：数据的存储和管理方式
• 数据应用层：提供的数据应用服务
• 技术组件：各层使用的具体技术组件和解决方案

最佳实践与常见陷阱

最佳实践

• 保持简洁明了：避免在一张图中展示过多细节，可以采用分层展示的方法
• 一致性：使用统一的符号和颜色规范
• 考虑受众：根据受众（技术团队、管理层等）调整图的详细程度
• 文档化：记录关键决策和假设，方便后续维护

常见陷阱

• 过于复杂：试图在一张图中展示所有信息，导致难以理解
• 缺乏更新：系统变化后未及时更新架构图，导致图纸与实际脱节
• 忽略业务视角：过于关注技术细节，忽略了业务需求和价值

总结

数据架构图是理解和管理企业数据资产的重要工具。通过遵循明确的步骤：确定需求、识别实体、设计数据流、选择工具、优化维护，可以创建出既满足业务需求又具有技术可行性的数据架构图。

绘制数据架构图不是最终目标，而是实现数据驱动决策的手段。一个优秀的数据架构图能够随着业务的发展而演进，持续为企业创造价值。
