门店营业额由堂食和外卖构成，想跨类别看金额与占比，来回切换 TAB 页签很麻烦。文章用 Excel 的旭日图把一级、二级渠道的层级关系一次画出，并演示旭日图加环形图的组合看板做法。

本篇同样是我在实际工作中遇到的一个案例，这里分享出来。

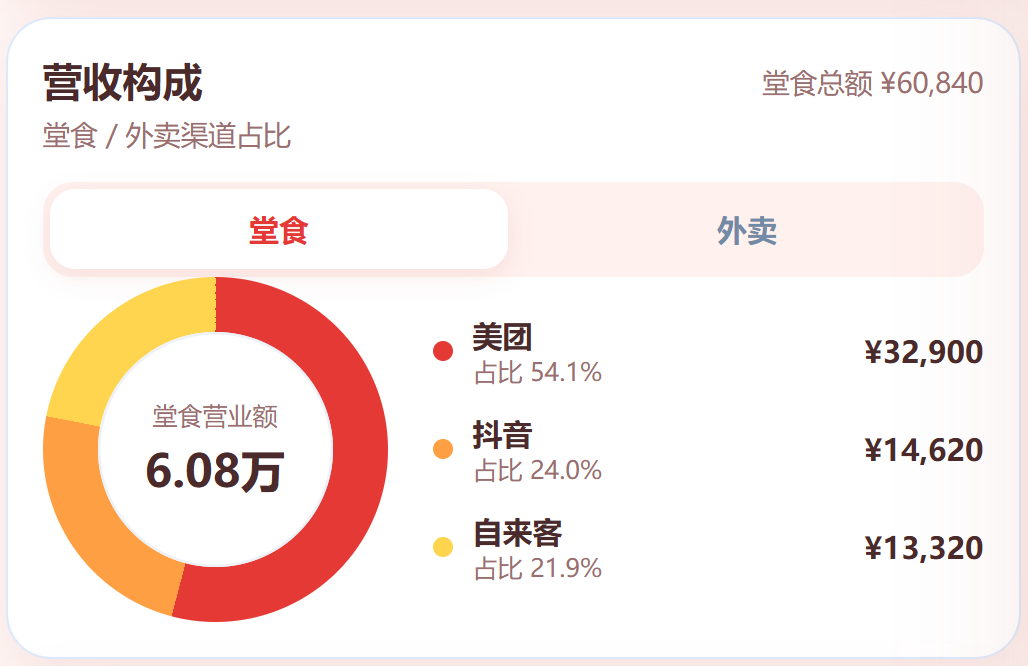

如上图所示，门店营业额由堂食和外卖构成，堂食由以上3个渠道构成，外卖则由美团/淘宝和京东3家构成，如果想跨类别查看金额和占比怎么办？

比如我想看下美团贡献的堂食和外卖金额、总营业额的绝对占比分别是多少，这就需要来回切换TAB页签查看并计算，有些麻烦。有没有更简便的方式呢？

这就需要用到另外的可视化图表，比如说旭日图。

1.什么是旭日图？

旭日图Sunburst Chart是一种多层次的圆形可视化图表，通常用于展示层级结构数据。最内层的圆代表一级数据，外层的圆环表示二三四级数据。

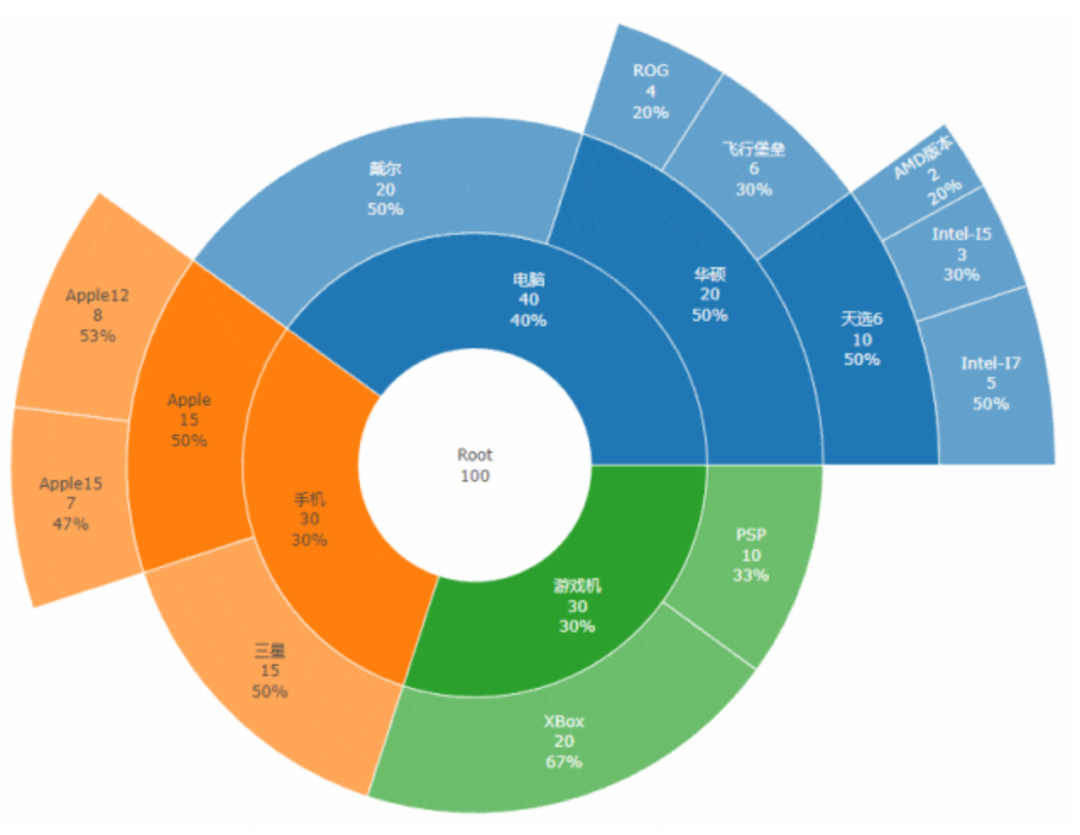

旭日图可以帮助用户直观地理解数据的层级关系和各层级数据之间的占比。比如下图最内圈的游戏机、手机和电脑属于一级分类，Apple和三星属于手机这个一级分类下的二级分类。

各个一级分类颜色差异明显，但一级分类和下属二级分类的颜色相近的，比如上图的电脑及下方的华硕/戴尔。

这个图表建议控制在2-3层左右，层级越多数据标签就会越多，看起来就会有些累。

旭日图一句话概括就是：多层级占比关系的终极可视化利器，是饼图的“套娃”升级版。

2.旭日图可以怎么用？

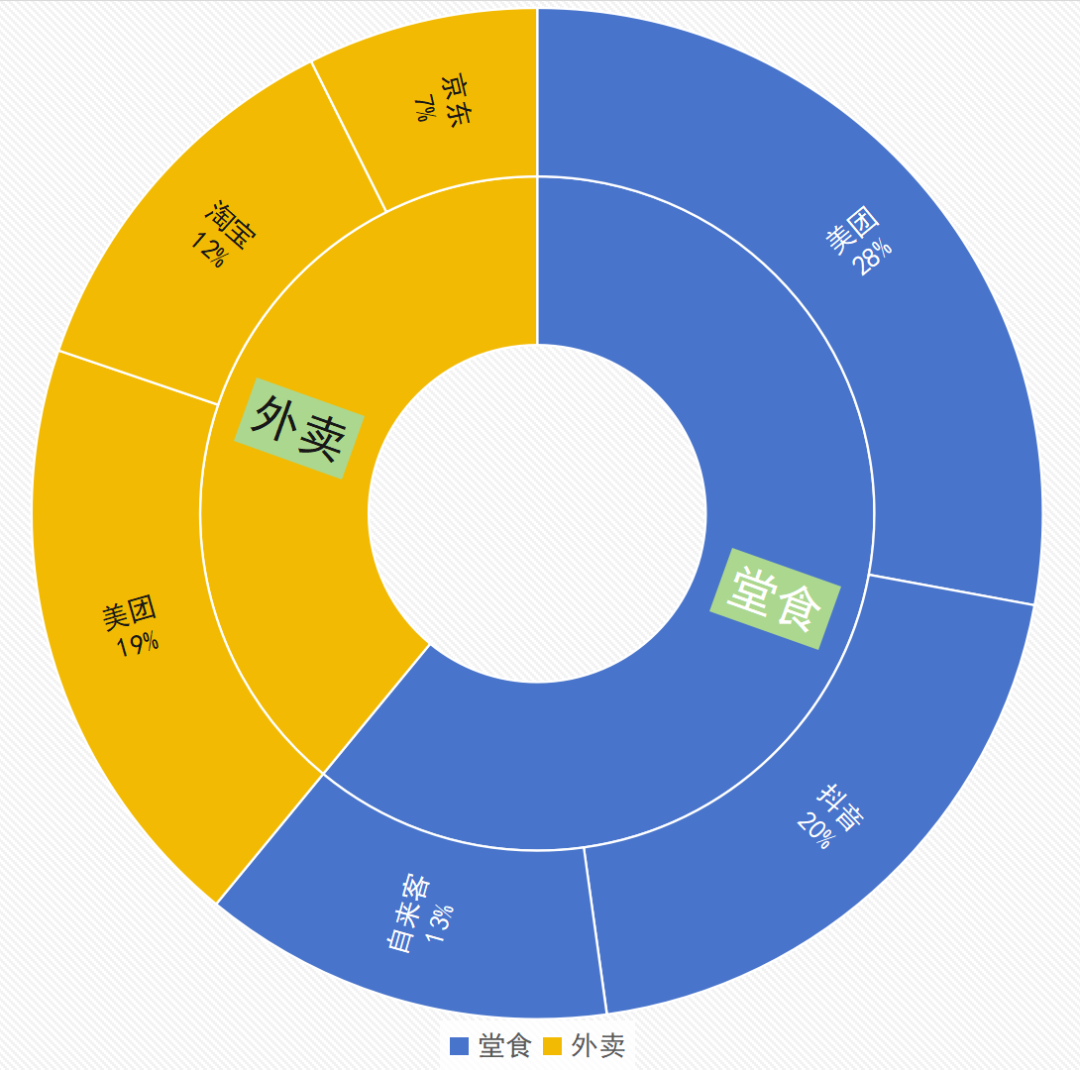

回到开篇的那个案例，我们可以将堂食和外卖这2个一级营收构成下面的渠道再做细分，最终形成如下所示的可视化图表。

因为我这个是在Excel表格里面实现的，所以一级分类和下属二级分类没有色差，为展示更直观是可以做出色差(颜色深浅)的。

制作的时候也可以把每个一级渠道(分类)和二级渠道的金额或占比直接显示在图表上面，如上图所示。

回到文章开始的那个问题，通过上面的旭日图我就可以直观看到美团在堂食和外卖分别贡献了28%和19%的营业额(整体占比)。

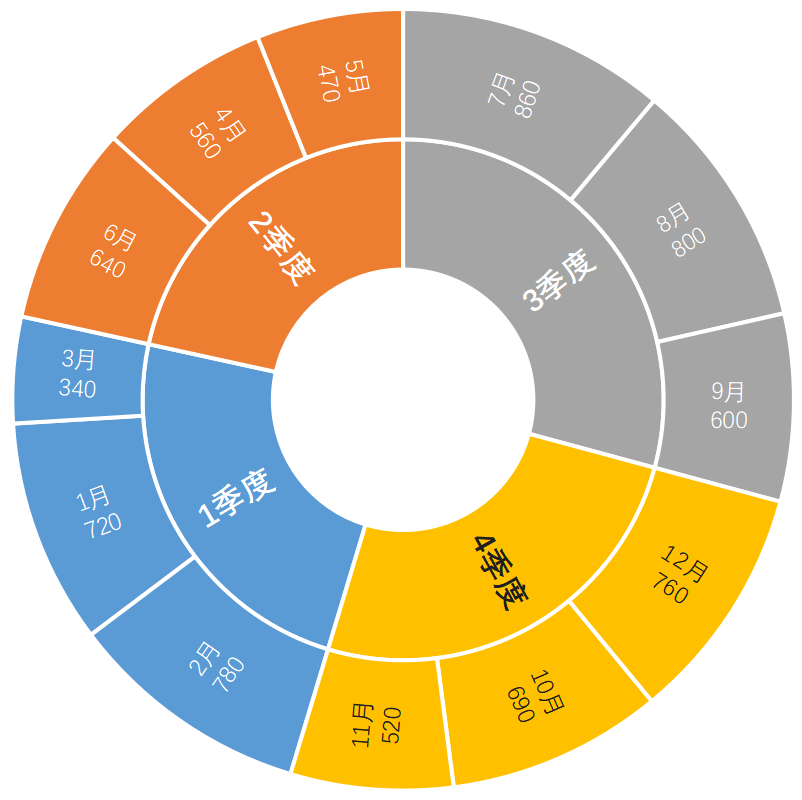

当然，这个也可以用来制作季度和月度数据，最终成品效果如下图所示，这个图里面可以把金额换成百分比。

亦或者上图的1-4季度可以换为4位运营经理，1-12月可以换成具体的12个门店，这样既能看整体也能看具体(门店)。

只要具备层级结构的数据，均能使用旭日图。比如公司4个业务部门里面初级、中级和高级员工的数量或占比，初中高级也可以换成专科、本科和硕士等。

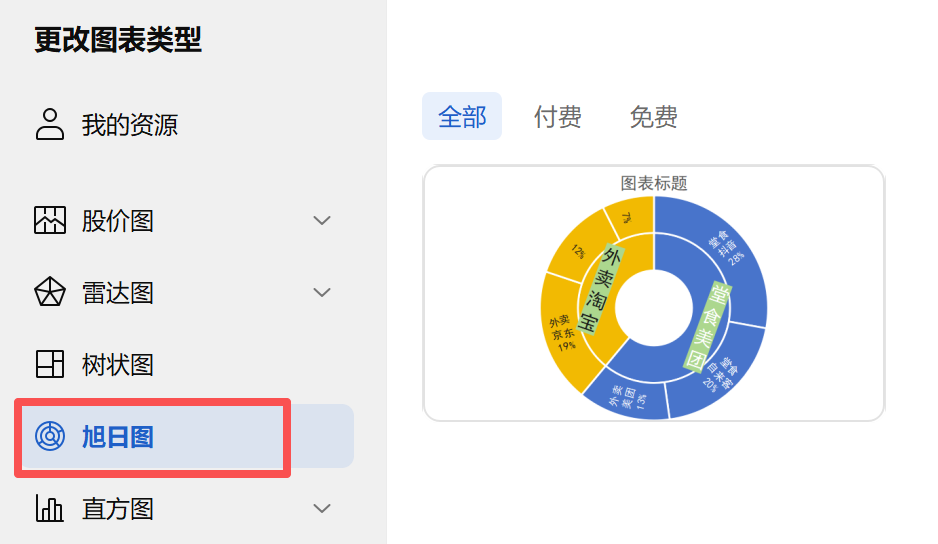

在金山WPS里旭日图的位置如下图所示，这属于免费图表，微软Excel中图表样式会更丰富一些。

3 旭日图+环形图

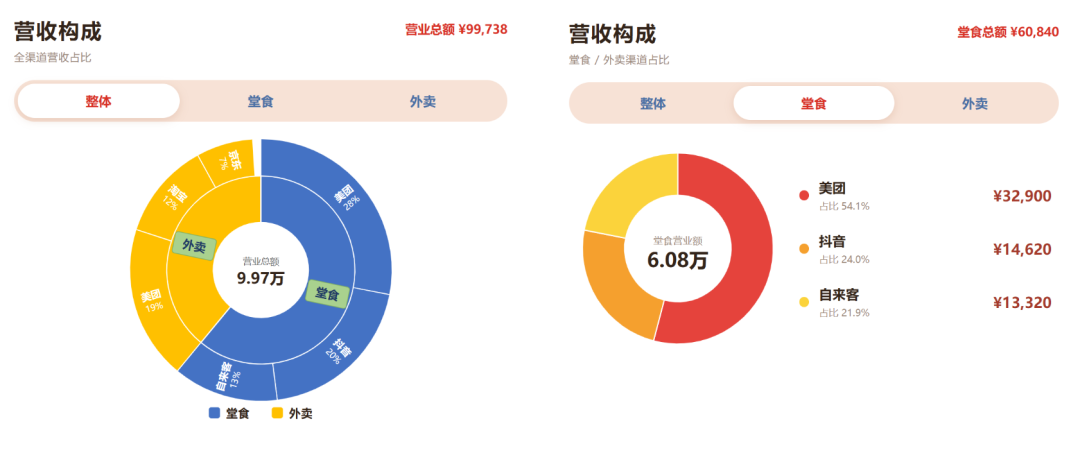

再次回到开篇的那个案例，我们在原有的TAB页签下面新增1个页签叫做“整体”，然后默认展示此页签及下方的旭日图。

点击TAB页签进行切换的时候，则显示原有的堂食和外卖页签以及下方的环形图。

这样无论是想看整体数据还是局部数据，如上组合可视化图表均可以满足该需求。

旭日图在Excel表格里面比较好实现，使用PowerBI和R语言也有很多实现的案例和代码，比如《PowerBI 原生视觉对象制作三阶旭日图》。
