本文是 RN 性能定界定位的基础篇，面向 RNOH 应用开发者，介绍三方面内容：

   1. RNOH 的线程模型，以及一次页面更新经过的环节；

2. trace 的采集与查看方法；

3. RNOH 在 trace 中输出的关键标记及其含义。

完成基础篇阅读后，如需深入定位具体问题，请继续阅读：

          • RN 性能调优之滑动卡顿问题介绍

          • RN 性能调优之点击响应和完成时延分析介绍

名词说明

本文会反复用到以下名词，含义见下表，阅读过程中可随时查阅：

1. RNOH 线程模型与渲染链路

1.1 四线程模型

RNOH 内部有四类线程，各自承担不同职责：

线程之间的通信方向：JS → Main 通过任务投递进入主线程事件循环；Main → JS 通过消息队列投递到 JS 线程。

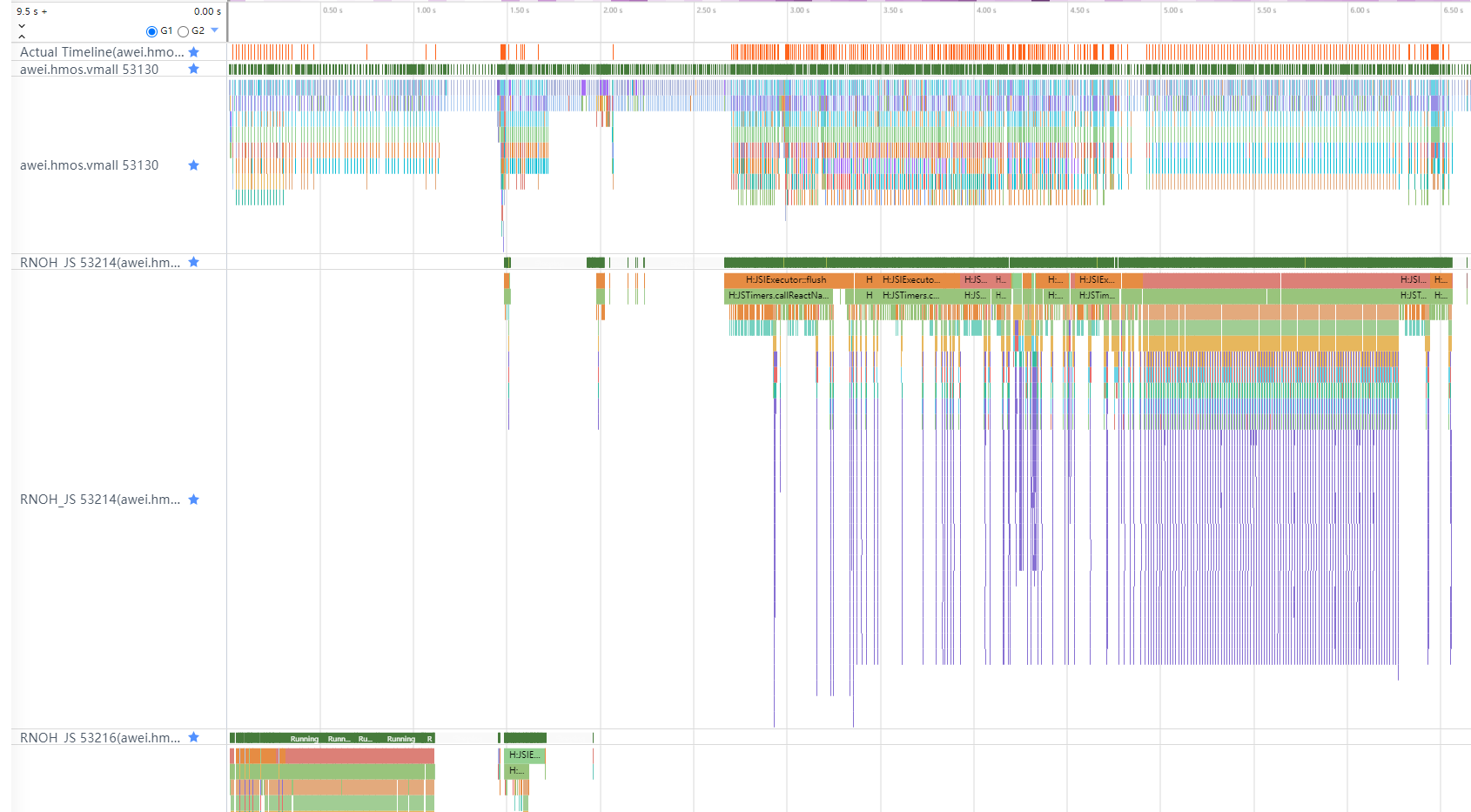

下图是一次典型操作中各线程的 trace 示例（线程号 53130 为 MAIN 线程，53214/53216 为两个 JS 线程实例）：

1.2 渲染三阶段

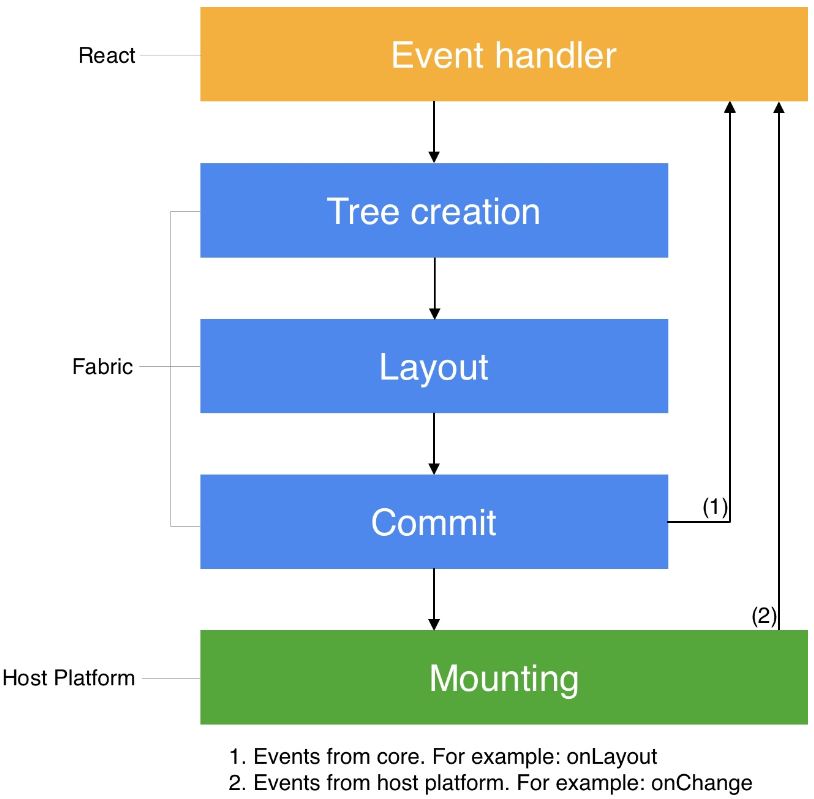

RNOH 的渲染流程继承自 React Native 新架构，分为三个阶段，分布在不同线程执行：

          • 渲染（Render）：在 JS 线程中，React 执行业务代码创建 React 元素树（React Element Tree），然后通过 JSI 在 C++ 中创建 React 影子树（React Shadow Tree）。

          • 提交（Commit）：影子树创建完成后，通过 Yoga 引擎进行布局计算，然后与上一次的影子树对比，生成变更指令列表（mutations）。

          • 挂载（Mount）：mutations 被提交到主线程，转化为 ArkUI 组件树操作（CREATE/INSERT/UPDATE/REMOVE/DELETE），最终由 ArkUI 完成绘制和合成。

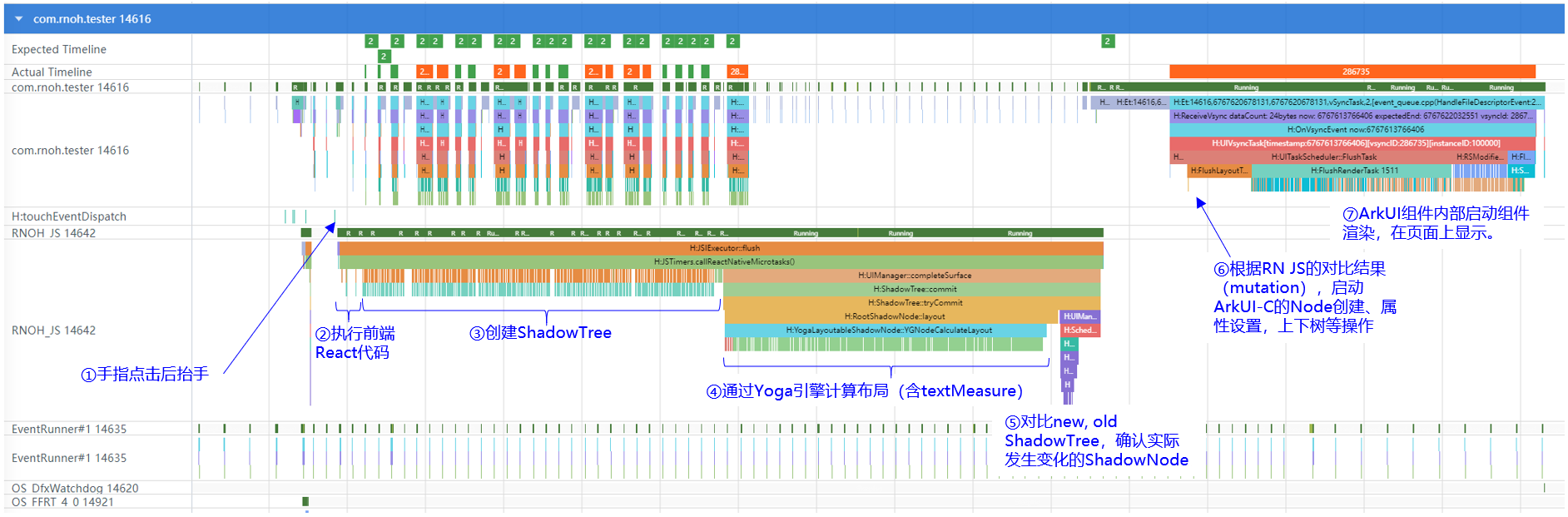

下图以一次点击跳转到 1500 个 Text 组件页面为例，展示 trace 中的渲染三阶段实例：

关于 mutations：mutations 是 Fabric 对新旧影子树做 diff 后生成的变更指令列表，每条指令描述一个组件操作（如创建 tag=42 的 Text 组件、更新 tag=10 的 View 属性、将 tag=5 插入到 tag=3 下）。主线程逐条执行这些指令来完成界面更新。

1.3 性能链路

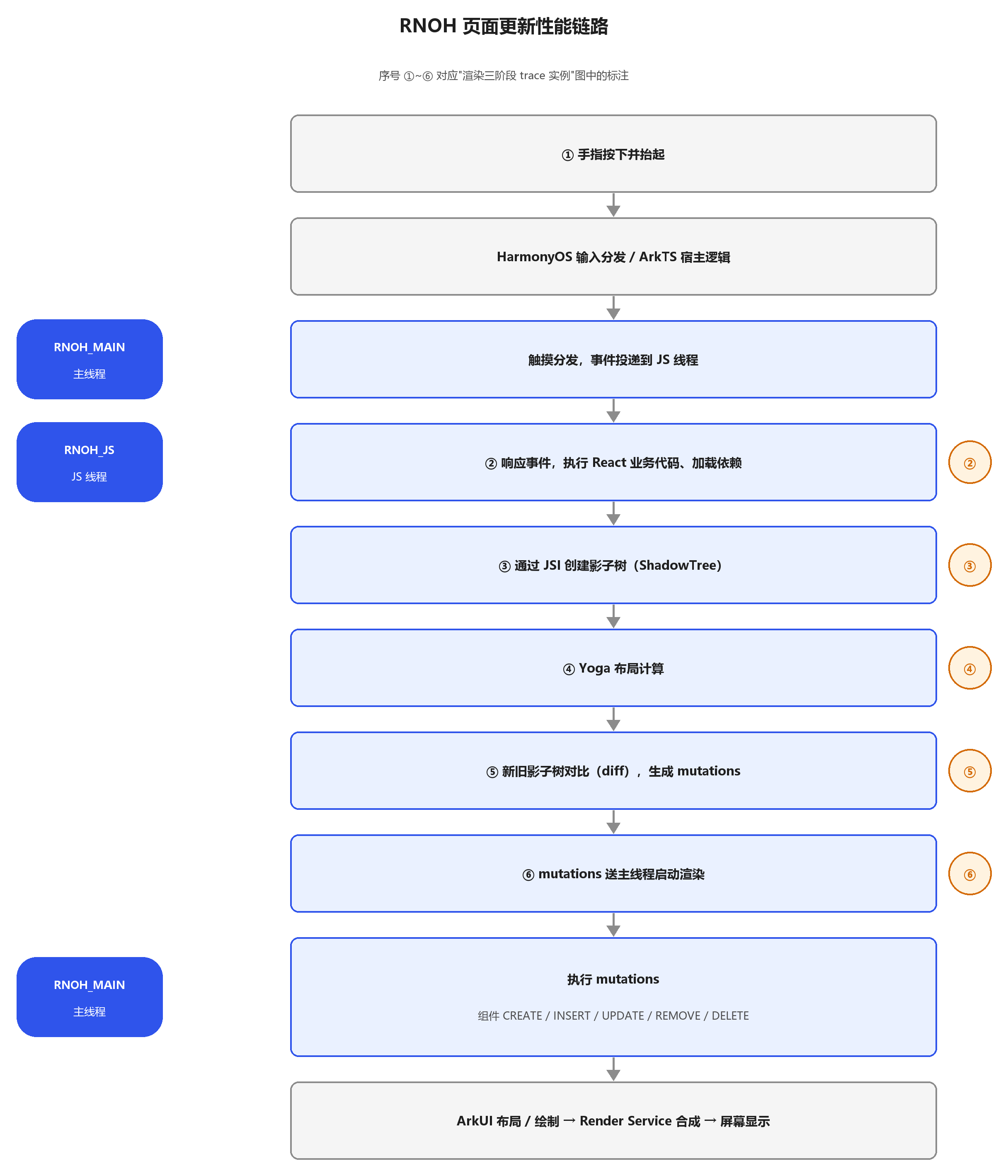

一次 RN 页面更新通常跨越以下环节。图中标注了 ①~⑥ 序号，与 §1.2″渲染三阶段 trace 实例”图（点击跳转到 1500 个 Text 组件页面）中的标注一一对应：

各环节与图中序号、渲染三阶段、trace 标记的对应关系（trace 标记的含义见 §3）：

图中 ①~⑥ 的逐步说明也可参考渲染三阶段。

RNOH_MAIN 就是应用主线程，RNOH 在其事件循环上注册回调，不创建新线程。在 trace 中通常需要通过应用主线程身份和 RNOH 调用栈确认，不能只按线程名匹配。RNOH_JS 是独立线程，但线程名也只是一条线索，最终仍需用调用栈和时间关系确认。

1.4 指标定义

在分析 trace 前，需要统一以下指标的定义和测量方法。

卡顿和丢帧

帧预算由问题窗口内的实际目标刷新率决定：

单帧预算（ms） = 1000 / 目标刷新率（Hz）

例如，60 Hz、90 Hz、120 Hz 对应的理论预算约为 16.7 ms、11.1 ms、8.3 ms。设备可能动态切换刷新率，因此不能固定使用 16.7 ms，也不能仅用”FPS 低于 60″判断丢帧。应在 DevEco Profiler 中读取 Display、H:PreferredFrameRate 或等价信息，并结合 App Frame、RS Frame 判断。

响应时延

响应时延描述输入事件到首个可见反馈之间的时间，其数值与起止点的选取直接相关：

          • 起点：系统工具通常取点击事件上报时刻，而不是物理触屏时刻；

          • 终点：通常取首个响应帧上屏。

       因此报告中必须记录所用工具和起止点定义。不同工具、不同版本对起止点的取法可能不同，不能把 RNOH 内部的触摸 trace 直接当作端到端响应时延。

完成时延

完成时延描述操作开始到目标页面达到工具所定义”完成状态”的时间。不同测试工具可能以页面切换后的目标帧、动画结束或占位内容加载完成作为终点。业务还可能把”关键内容可见”定义为完成。测试基线、问题复现和优化前后对比必须使用同一终点。

RNOH 的 CONTENT_APPEARED 表示根节点挂载到 ArkUI 内容容器（NodeContent）；ROOT_VIEW_TTI 计算为从 APP_STARTUP_START 到 CONTENT_APPEARED 的耗时。它们是 RNOH 内部阶段标记，不证明像素已经上屏、页面内容完整，也不证明页面已经可交互。

HarmonyOS 指标和工具限制请以性能分析与HiSmartPerf Device 性能使用指导为准。

2. trace 采集与查看

2.1 RNOH 两类 trace 点

RNOH 在 trace 中留下的标记分为两类，粒度和用途完全不同：

两类标记的用途可以这样区分：分析”某个阶段花了多久”（如 Bundle 加载、启动）时查看 RNOHMarker，分析”哪个函数耗时”（如挂载、触摸分发）时查看 TraceSection。两类标记的具体含义见 §3。

2.2 开启 trace 编译开关

两个编译宏默认关闭，需要手动开启：

    注意：开关需要在 CMake 引入 RNOH 目录（add_subdirectory）之前设置，才能对 RNOH 源码生效。

三种开启方式（任选其一，普通应用工程用方式 A 即可）：

方式 A：应用 entry 的 CMakeLists.txt 中设置（应用工程推荐，模板默认已开启）

set(WITH_HITRACE_SYSTRACE ON)
set(WITH_HITRACE_REACT_MARKER ON)

方式 B：build-profile.json5 的 externalNativeOptions.arguments 中传递（不想改 CMakeLists.txt 时使用，配置随工程走）

"externalNativeOptions": {
  "arguments": [
  "-DWITH_HITRACE_SYSTRACE=ON",
  "-DWITH_HITRACE_REACT_MARKER=ON"
  ]
}

方式 C：第三方工程 CMakeLists.txt 中用 add_compile_definitions（三方库/HAR 场景）

set(WITH_HITRACE_SYSTRACE 1)
add_compile_definitions(WITH_HITRACE_SYSTRACE)
set(WITH_HITRACE_REACT_MARKER 1)
add_compile_definitions(WITH_HITRACE_REACT_MARKER)

2.3 抓取 trace

正式采集前，先固定测试条件：

          • 使用 release 构建和 release bundle，关闭 Metro、HMR、Inspector 和高频调试日志。

          • 固定设备型号、HarmonyOS 版本、RNOH 版本、刷新率策略、网络和测试数据。

          • 记录温度、是否充电、电量和电源模式；先预热，再重复相同操作至少 5 次。

          • 性能浮层只用于快速观察，正式测量时关闭浮层、录屏和其他可能改变负载的调试功能。

          • 同时保留基线数据与问题数据，避免只分析单次偶发 trace。

       使用 DevEco Profiler（深度录制）抓取 trace 的详细步骤（操作界面以 DevEco Studio 实际版本为准）：

第 1 步：创建分析会话

1. 使用 release 或 debugOptimized 构建模式安装应用，并连接设备；

2. 打开 DevEco Studio → Profiler，在设备列表中选择设备，在进程列表中选择要调测的应用（可以是正在运行的应用，也可以是已安装但未启动的应用）；

3. 在新建任务区域选择场景模板，单击 Create Session。常用模板与适用问题：

第 2 步：配置录制选项和泳道

          • 录制详情区域的工具栏上有多个配置图标，鼠标悬停可查看功能提示，按需添加录制选项；

          • 各泳道区域有下拉选项，可调整该泳道的录制功能；录制前可指定要录制的泳道。

       对 RNOH 应用，建议泳道至少包含：**App Frame、RS Frame、应用主线程、RNOH_JS、Render Service**。

第 3 步：启动录制并复现问题

单击任务窗口左上角（或左侧任务列表）的启动按钮，等待任务状态由 “initializing” 变为 “recording” 后，在设备上操作应用、复现性能问题。录制过程中不能再操作其他模板；如需更换模板，需结束本次录制后重新创建会话。

第 4 步：停止录制并等待解析

复现完成后单击停止按钮，泳道任务状态由 “analyzing” 变为 “rendering” 时解析结束，右侧详情区域显示分析结果；数据量较大时解析需要时间，请耐心等待。若 ArkTS Callstack、Callstack 等泳道显示 No Data，可将光标悬浮在泳道名称处的三角告警图标上查看原因。

第 5 步：保存 trace 文件

保存 .htrace 文件，便于后续查询和复核。

抓取完成后，即可在泳道中查看应用主线程、RNOH_JS 等线程的活动区间（同 §1.1 的示例）：

更详细的 trace 抓取操作（包括命令行方式、采样配置、trace 文件解析等）请参考 HarmonyOS 官方文档Deep Recording 使用指导，其支持的全部场景模板（Snapshot、Allocation、ArkUI、Energy、ArkWeb、Network、Concurrency、GPU、CPU 等）也以该文档为准。

采集清单：每个问题建议至少提供 — 复现步骤和问题时间点、应用包类型和版本信息、DevEco Profiler trace 文件、App Frame/RS Frame/主线程/RNOH_JS 泳道数据、操作录屏或截图、基线版本与问题版本对照数据。

2.4 查看 trace 的技巧

       • 定位 JS 线程：在 trace 中搜索线程名 RNOH_JS。

       • 定位阶段标记：搜索 ReactMarker::，可快速定位到启动、Bundle 加载、Fabric 提交等阶段的起止。

       • 定位函数执行：搜索 #RNOH::，可定位到具体的函数调用区间（如挂载、触摸分发、TurboModule 调用）。

       • 定位异常窗口：先看 App Frame 和 RS Frame 泳道中的红色异常帧，然后缩放到该时间区间，查看该窗口内各线程的活动。

       • 确认线程身份：RNOH_MAIN 不在 trace 中直接显示此名称（主线程复用应用自身线程名），需通过应用主线程 + #RNOH::TaskExecutor::runTask 等 TraceSection 调用栈确认。

3. RNOH 关键 trace 点解读

3.1 ReactMarker（阶段级异步 trace）

React Marker 的作用是监听 RN 应用生命周期中的关键事件并打点，方便开发者分析性能问题。打点覆盖了从启动到渲染的完整时间线，可归纳为四类：

          • 启动初始化：运行时/实例/上下文创建、ArkUI模块注册；

          • Bundle 加载：下载、格式转换、分段注册、执行；

          • 页面内容显示：内容出现、Surface 前后台切换；

          • Fabric 渲染：提交、布局、diff、挂载。

       该类 trace 需要开启 WITH_HITRACE_REACT_MARKER 编译开关（见 §2.2）。

查看 ReactMarker 的 trace 时，需要注意标记名与 trace 显示名之间的映射关系：

          • 标记大多成对出现，带 _START/_STOP（或 _END）后缀，例如 RUN_JS_BUNDLE_START 和 RUN_JS_BUNDLE_STOP；

          • 成对的两个标记在 trace 中显示为同一个名称，如 ReactMarker::RUN_JS_BUNDLE（部分工具显示为 H:ReactMarker::RUN_JS_BUNDLE::Tag::<tag>），_START/_STOP 后缀不体现在名称中，而是分别对应该异步 trace 时间条的开始和结束；

          • 带 tag 的标记会在名称后追加 ::Tag::<tag>；

          • 个别标记名与 trace 显示名不同，如 JS_BUNDLE_STRING_CONVERT_START/STOP 在 trace 中显示为 ReactMarker::loadApplicationScript_StringConvert。

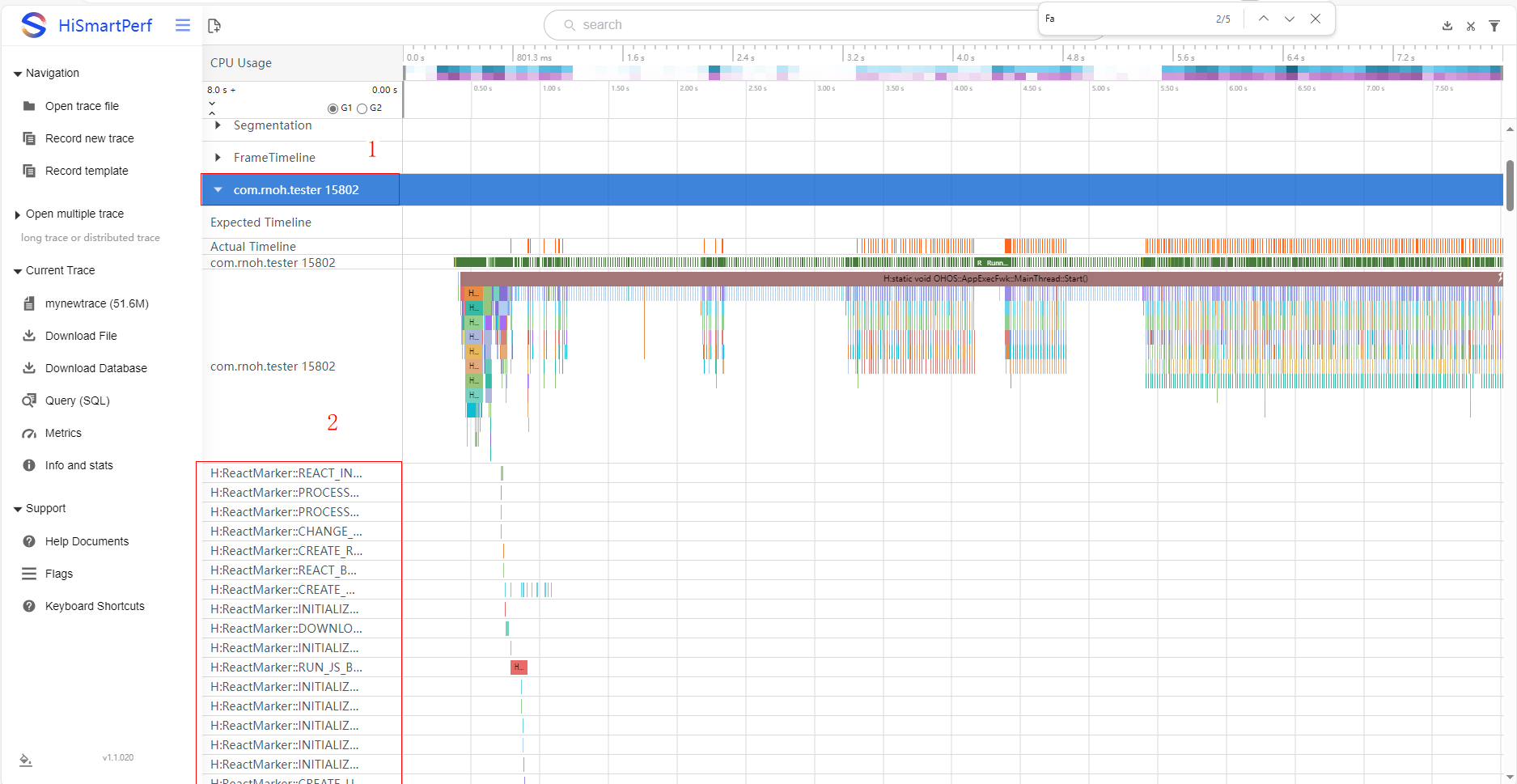

       以下是在 trace 工具中查看 ReactMarker 的示例：

图中红色框 1 代表的是应用进程，红色框 2 代表的是应用运行过程中打印出来的 React Marker 信息。

以下按阶段分组列出性能定界中最常用的 ReactMarker。在 trace 工具中搜索 ReactMarker:: 即可找到这些标记。

启动与运行时初始化

Bundle 加载

Native 模块

Surface 生命周期

Fabric（UI 渲染）

其他

       提示：以上仅列出常用标记。完整的 56 个 ReactMarker 标记定义见源码 RNOH/Performance/RNOHMarker.h；其中部分标记（如 INIT_JS_RUNTIME、TURBO_MODULE_SETUP）不会输出到 trace，仅供 Marker 监听器（日志、性能指标等）使用。React Marker 的 trace 打点操作步骤，以及通过自定义 TurboModule 监听 React Marker 事件的实现方式，参见性能调优的 React Marker 介绍。

3.2 TraceSection（函数级同步 trace）

以下列出性能定界中最常用的 TraceSection 标记，在 trace 工具中搜索 #RNOH:: 即可找到。这些标记在 trace 中显示为连续的区间切片，可以直接看到函数的执行时长。

触摸与事件

挂载（Mount）

Scheduler（Fabric 调度）

TaskExecutor（任务调度）

实例与通信

       提示：以上仅列出常用标记。完整的 TraceSection 字符串可通过在源码中搜索 TraceSection s( 或 SystraceSection s( 获取。

3.3 按 trace 时间轴分析一次点击响应

单个 trace 切片只能说明某个环节的执行区间，定位性能问题时需要按时间顺序将多个切片串联，还原从输入到上屏的完整执行过程。

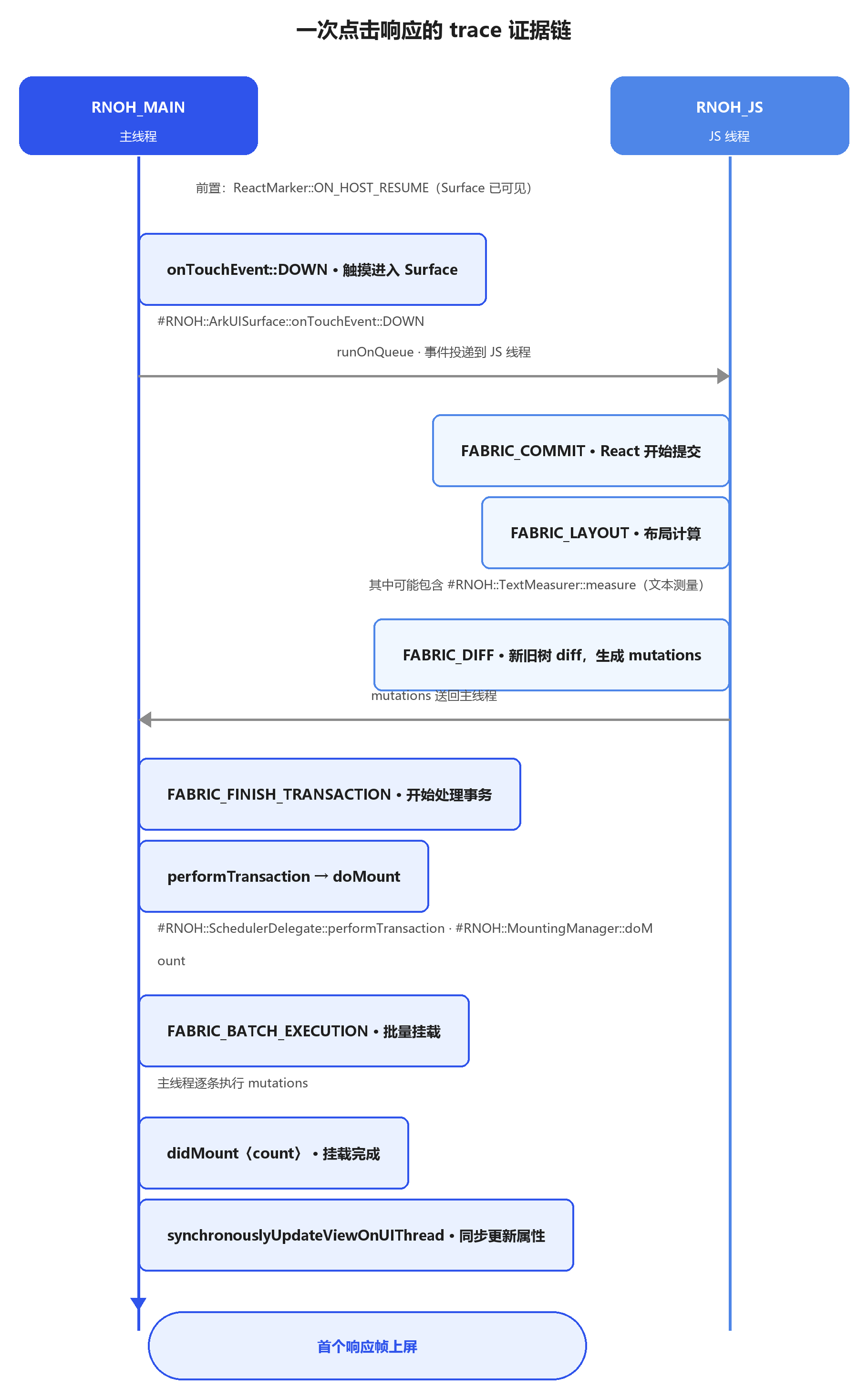

以一次点击响应为例，完整的 trace 点序列如下（两条竖线代表两个线程，从上到下即时间顺序）：

依据各切片之间的时间间隔，可以定位耗时集中在哪个环节：

          • 如果 onTouchEvent::DOWN 到 runOnQueue 之间很长 → 主线程调度或触摸分发慢；

          • 如果 FABRIC_COMMIT 到 FABRIC_FINISH_TRANSACTION 之间很长 → JS 侧 React render/layout/diff 慢；

          • 如果 FABRIC_BATCH_EXECUTION 到 didMount 之间很长 → 主线程挂载慢；

          • 如果 didMount 到首个响应帧上屏之间很长 → ArkUI 布局/绘制或 Render Service 合成慢。

4. 定界方法与常见错误

4.1 责任域划分

一次有效定界至少给出以下结论之一：

“使用了 RNOH”不等于”RNOH 框架问题”。例如，大量业务组件一次性提交后，挂载耗时发生在 RNOH 主线程，但如果耗时随业务节点数增长且最小 RNOH 页面正常，通常应先归为 RN 业务负载或组件使用问题，而不是框架缺陷。

4.2 定界前准备

       • 确认 trace 编译开关已开启：检查 WITH_HITRACE_REACT_MARKER 和 WITH_HITRACE_SYSTRACE 是否在构建配置中设置为 ON（详见 §2.2）。

       • 测试条件的固定（release 构建、设备/版本/数据固定、预热重复、基线数据与问题数据等）见 §2.3 开头的采集要求，此处不再重复。

4.3 三类问题的快速判定

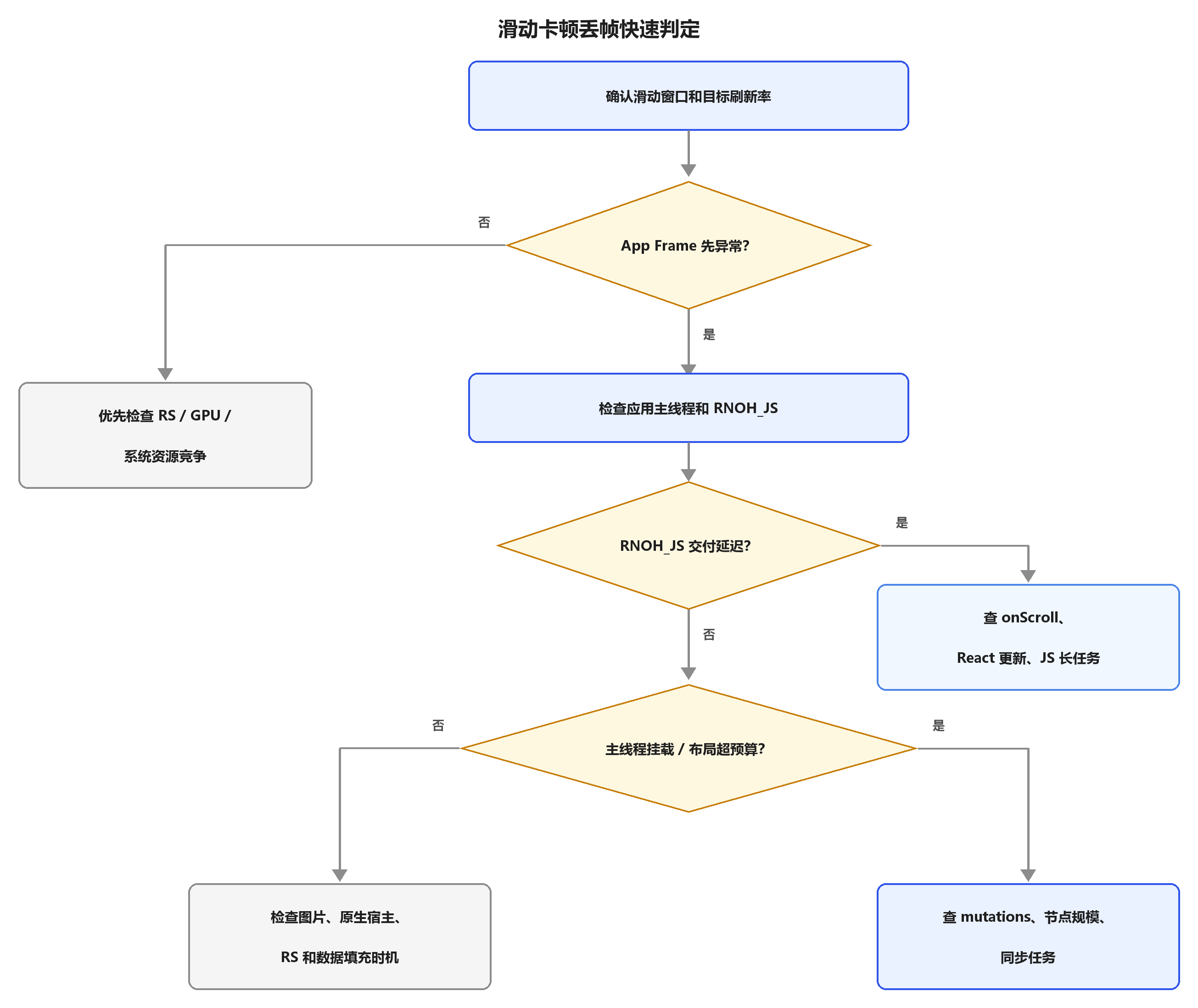

滑动卡顿丢帧

详细方法见RN性能调优之滑动卡顿问题介绍。

响应时延

按”输入锚点 → 首个响应帧上屏”分段测量，定位耗时最长的一段：

输入 → 应用触摸入口 慢 → 系统输入分发 / 主线程调度
触摸分发完成 → JS 事件 晚 → RNOH_JS 排队或阻塞
JS 提交 → 首个变化上屏 晚 → 挂载、ArkUI 或 RS
全程无任何视觉变化 → 先检查业务是否设计了即时反馈

完成时延

先定义”完成”终点，再分段定位责任方：

数据/网络未就绪 → 业务或服务侧
JS render/commit 晚 → RN JS 业务或三方组件
mutations 已产生但挂载晚 → RNOH_MAIN、节点规模或同步阻塞
应用按时提交但上屏晚 → ArkUI/RS/系统侧
仅 CONTENT_APPEARED 早 → 不能据此判定页面已经完成

详细方法见RN性能调优之点击响应和完成时延分析介绍。

4.4 常见错误定界

       • 只看 JS FPS/UI FPS 就分责：浮层是采样指标，适合发现趋势，不足以证明一次异常的关键路径。

       • 只看一个超过帧预算的函数：它可能不在异常帧、可能运行在非关键线程，也可能被后续流水线吸收。

       • 应用和 RS 同时红就判系统问题：应用晚提交也会向 RS 传导，必须看最早异常点。

       • RNOH 调用栈长就判框架问题：需要结合输入规模、最小示例和版本对照。

       • **把 CONTENT_APPEARED 当完成时延终点**：该标记早于实际上屏和业务内容完整。

       • 用 debug 数据和 release 基线比较：构建、日志、Inspector 和 bundle 差异会破坏对照条件。

       • 把平均值当全部结论：平均 FPS 会掩盖最大连续丢帧，平均时延会掩盖 P95/P99 尖峰。
