仓储系统的复杂，不在于功能多，而在于流程细。出库交接，是人与系统之间“信任链条”的最后一环。这篇文章试图还原一个真实的设计过程，探讨如何通过原型图与逻辑建模，让WMS系统真正“跑得稳、接得住”。

之前文章与大家分享了WMS产品架构图、预约入库管理、收货管理、质检管理、入库管理、上架管理 、发货单管理、拣货单管理、分配拣货员、二次分拣台、复核打包、称重 部分，今天继续为大家分享WMS系列中的原型图设计及逻辑实战部分：出库交接。

出库交接

1、将打包完成的包裹交接给快递公司进行配送，交接时会需记录交接时间、交接人、快递公司揽件人、揽件时间、具体包裹信息。

2、为避免交接包裹错误，同一个快递公司的包裹放在一个地方，交接时明确本次要交接的快递公司，之后扫描要交接的包裹，系统校验包裹是否为此快递公司的包裹。

3、交接时校验此包裹对应的订单客户是否已申请退货，若客户已申请退货，自动拦截。

注：客户在平台上申请退货时，是否自动同意退货的判断点是：包裹是否已交接给快递公司，若未交接给快递公司，系统自己拦截出库，并自动同意退货；若已交接给快递公司，通知快递公司进行拦截，等包裹退回到仓库时才自动同意，避免货财两失。

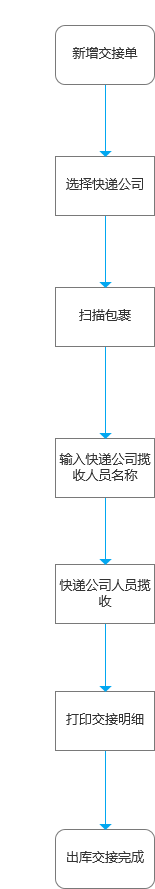

出库交接业务流程

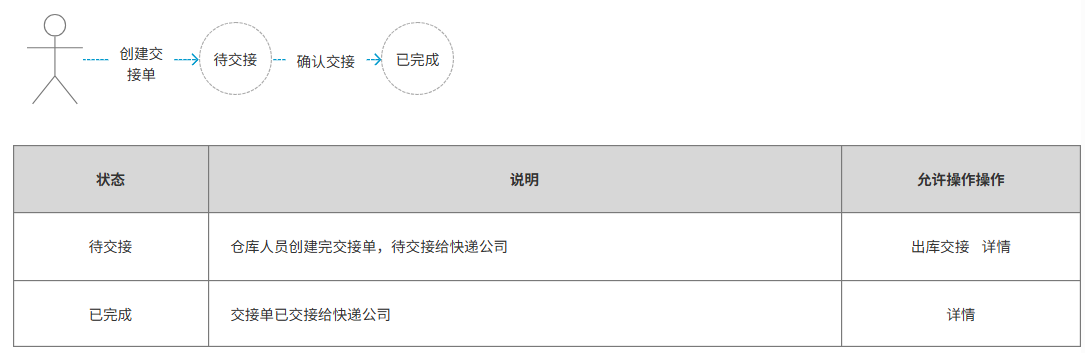

状态说明

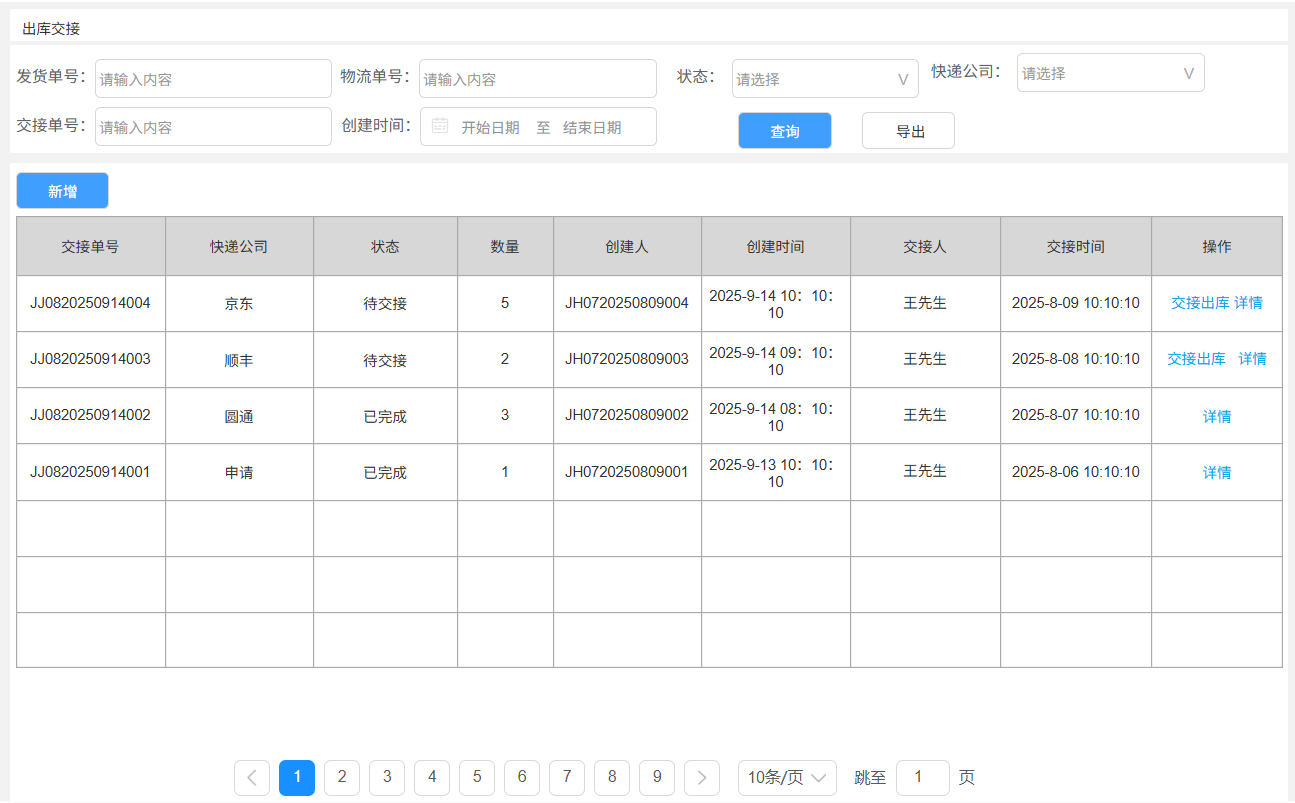

页面关键信息说明

查询区关键信息

发货单号：精确查询。

物流单号：精确查询。

状态：单选，可选值详见单据状态说明。

快递公司：单选，可选的快速公司，后台数据字典配置。

交接单号：精确查询。

创建时间：时间段，精确到天。

导出；导出符合查询条件的数据，导出的列同步列表中展示的数据。

列表区关键信息

排序：按创建时间倒序。

交接单号：生成规则：JJ+08+年月日+三位流水号，如JJ0820250914001。

数量：此交接单下所有包裹数。

操作

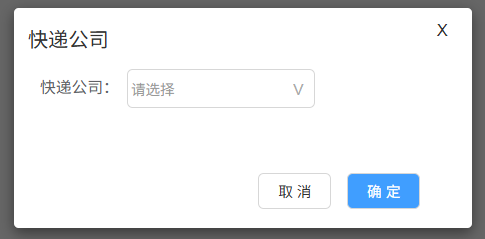

新增：点击后弹出选择快递公司页面。

1、弹出新增包裹页面。2、可选择的快递公司，数据字典，支持后台配置。

详情：点击后弹出详情页面。

交接出库：点击后弹出交接出库页面。

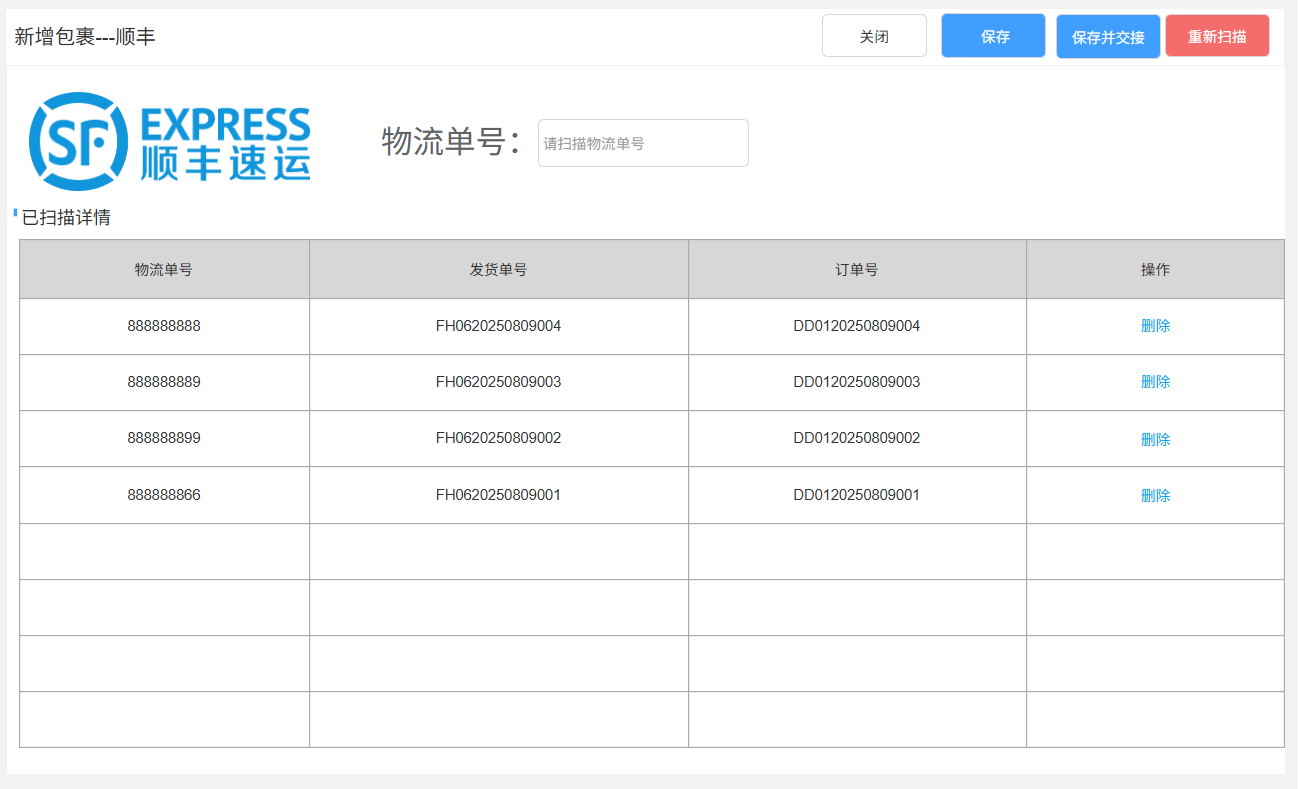

新增包裹

1、打开此页面是判断本地是否有缓存的数据，若有，自动加载本地已缓存的数据。–有缓存的数据，代表上次异常退出。

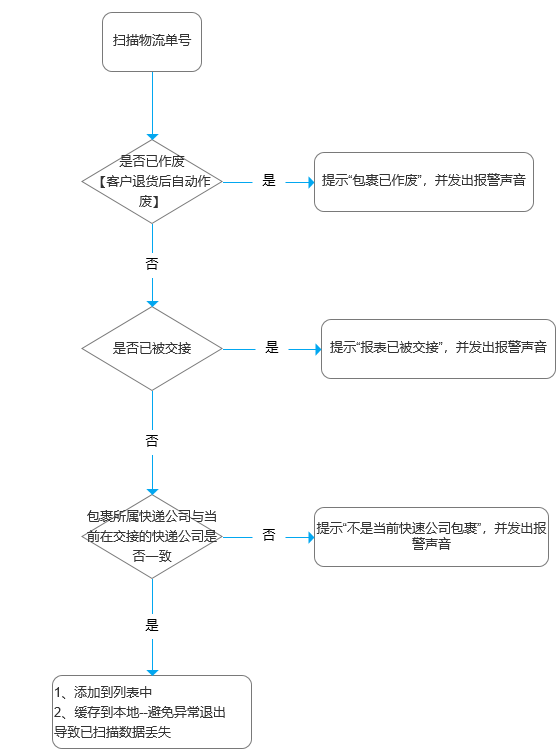

2、扫描物流单号，系统逻辑如下。

3、保存：保存本次已扫描的数据，并清空本地已缓存的数据。

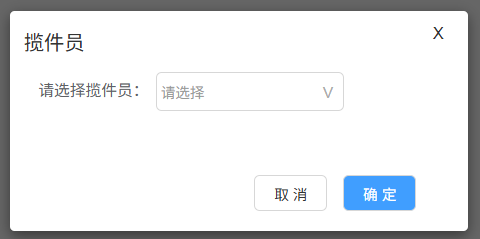

4、保存并提交：弹出选择揽件员页面。可选择的揽件员为当前快递公司后台配置的揽件员。

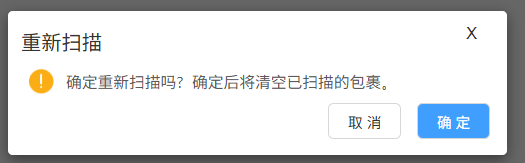

5、重新扫描：点击后弹出二次确认提醒“确定重新扫描吗？确定后将清空已扫描的包裹”，确定后清空已扫描的数据。

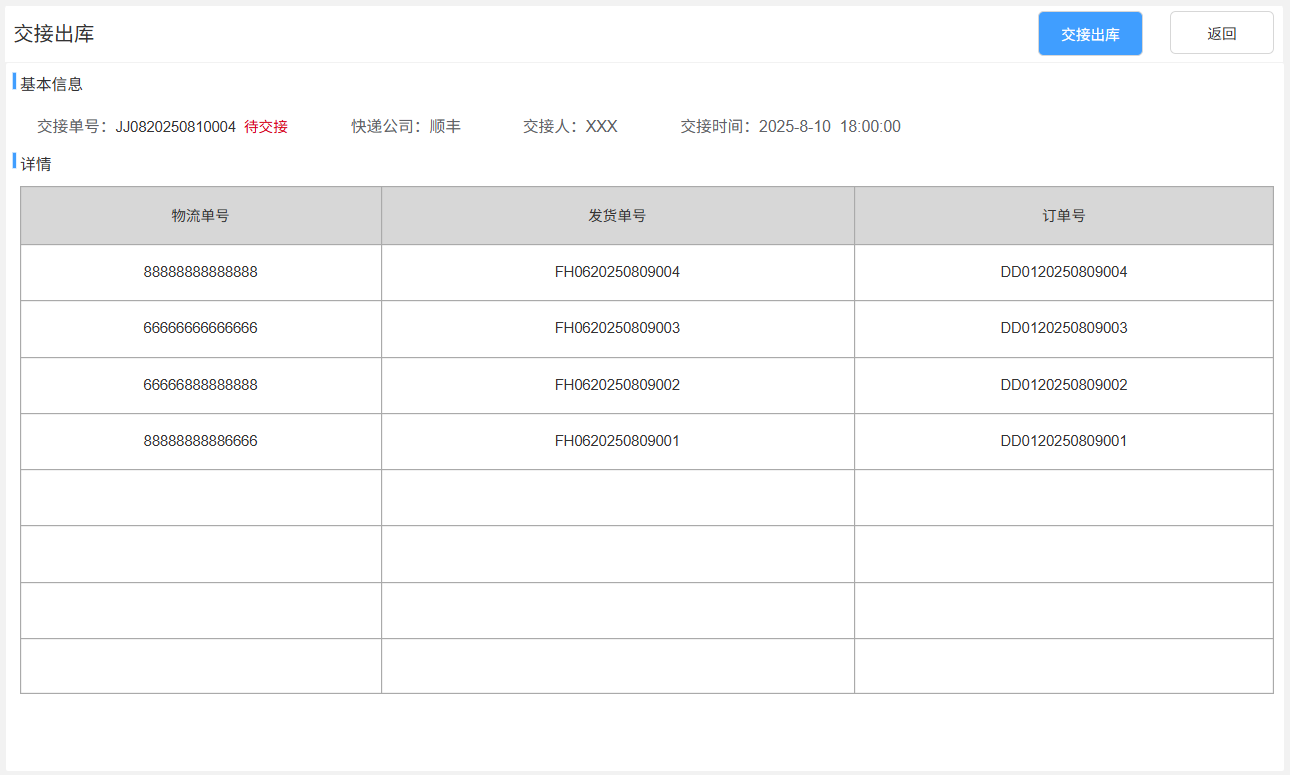

交接出库

交接出库：弹出选择揽件员页面。可选择的揽件员为当前快递公司后台配置的揽件员。

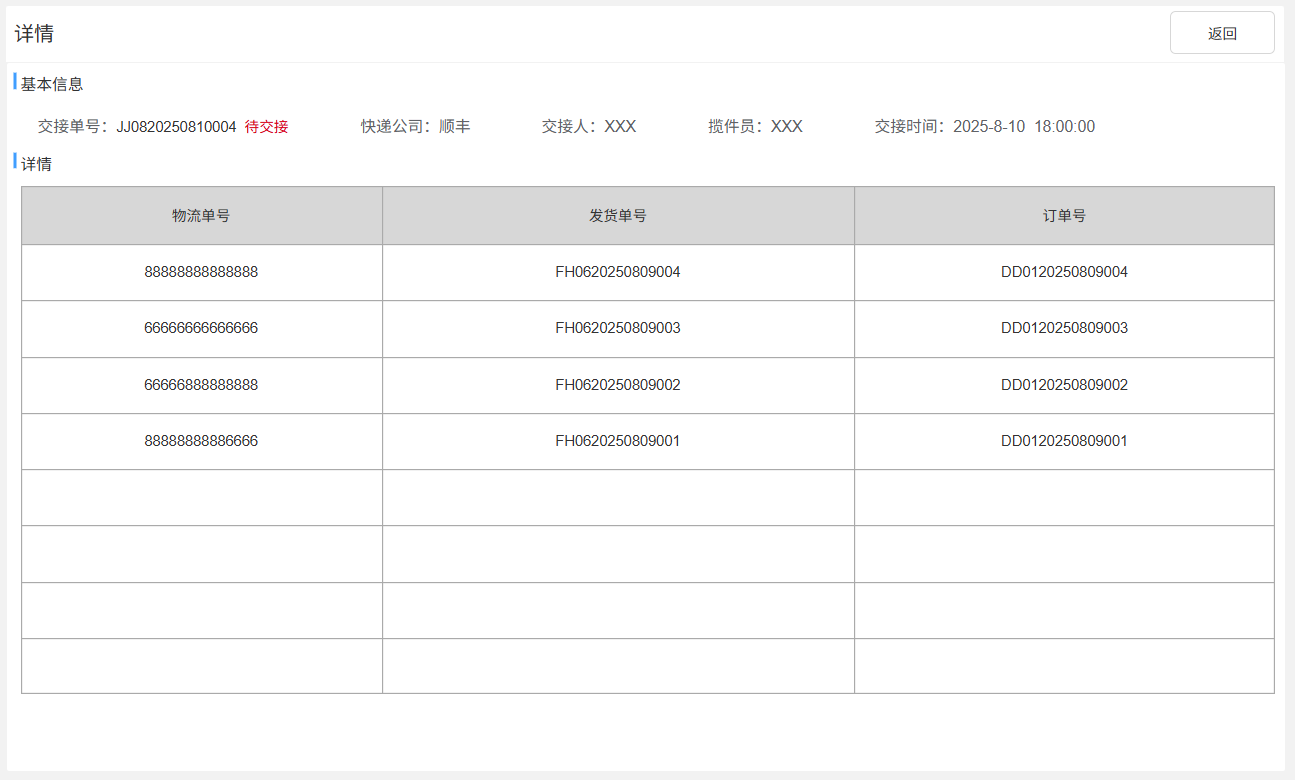

详情

出库交接相关功能分享完毕，下篇文章继续为大家分享退货登记相关功能。欢迎收藏、点赞、关注，以便更新后系统自动通知你。
