适用版本：DevEco Studio 6.1.0.830 及以上版本

【背景与收益】

什么是 HWASAN？

HWASAN（Hardware-Assisted Address Sanitizer，硬件辅助地址消毒器）是 Clang 开源社区推出的一种内存检测工具，主要用于开发态的内存问题检测。它利用 ARMv8.5 及以上芯片的 MTE（Memory Tagging Extension）硬件特性，在内存访问时通过 tag 比对快速发现踩内存问题。

注意：HWASAN 定位为开发态检测工具，不建议在发布版本中使能。其主要用于开发阶段和测试阶段快速发现内存问题，提升应用稳定性。

在鸿蒙应用开发中，踩内存（Memory Corruption） 是 C++ Native 层最常见的稳定性问题之一。踩内存问题包括堆缓冲区溢出（heap-buffer-overflow）、堆内存释放后使用（heap-use-after-free）、双重释放（double-free）等，这些问题往往导致应用随机崩溃，且由于崩溃现场与根因脱节，定位极其困难。

为什么需要 HWASAN + BinXO？

       传统 HWASAN（Hardware-Assisted Address Sanitizer）需要开发者基于源码重新编译，面临以下痛点：

HWASAN + BinXO 方案的核心收益：

       • ✅ 无源码插桩：基于 BinXO 二进制编译优化技术，对已编译的 .so 动态库直接进行 HWASAN 插桩，无需源码

       • ✅ 一键使能：DevEco Studio 6.1.0.830+ 版本支持 IDE 界面勾选，无需手动添加编译参数

       • ✅ 全面覆盖：同时开启源码编译插桩 + 无源码二进制插桩，检测覆盖率大幅提升

       • ✅ 快速定位：IDE 集成堆栈跟踪分析工具，直接定位报错栈和申请栈

【技术原理】

BinXO 二进制插桩原理

BinXO 是华为自研的轻量化二进制编译优化器，可以在二进制层级进行优化和运行时信息采集。基于 BinXO 的 SourceLess HWASAN 方案，在汇编层级对已编译的 .so 动态库进行 HWASAN 插桩，实现无源码场景下的内存访问检测。

 核心流程如下：

       1. 访存指令插桩：在汇编层级识别所有 load/store 访存指令，插入 tag 检查逻辑

          • 保存部分寄存器于栈上，用于后续计算

          • 提取访问地址 addr

          • 计算对应 tag（基于地址高位 / shadow memory）

          • 与 shadow memory 中存储的 tag 对比

          • 不匹配则触发异常（report + abort），匹配则恢复相关寄存器继续运行

       2. 堆内存插桩：识别 malloc/free 函数的调用点，动态插入 tag 分配和回收代码

          • 分配内存时自动添加 tag

          • 释放内存时自动清除 tag 信息

          • 为返回地址高位打上 tag

       3. 运行时检测：每次内存访问时，检查地址高位 tag 与 shadow memory 中的 tag 是否一致，不匹配则触发异常

支持检测的内存问题类型

注意：BinXO 二进制插桩当前主要支持堆类内存检测，栈类检测需使用源码编译插桩。

可检测的访存指令类型

BinXO 支持以下访存指令的检测：

标量指令：

          • A64_LDP_STP

            • A64_LDR_STR_IMMED

            • A64_LDR_STR_REG

            • A64_LDR_STR_UNSIGNED_IMMED

SIMD 指令：

          • A64_LDX_STX_MULTIPLE

          • A64_LDX_STX_MULTIPLE_POST

          • A64_LDX_STX_SINGLE

          • A64_LDX_STX_SINGLE_POST

【典型使用场景】

       以下场景推荐使用 HWASAN + BinXO 进行内存问题检测：

       1. C++ Native 占比高的应用：如音视频处理、游戏引擎、图像处理等大量使用 C++ 的应用

       2. 集成第三方 SDK 的应用：第三方 SDK 通常只有编译好的 .so 文件，无源码可用

       3. 线上踩内存问题频发：天网版本检测到大量踩内存问题，需要快速定位根因

       4. 跨模块内存问题排查：多个模块间内存交互复杂，需要全量插桩检测

       未使用 HWASAN + BinXO 时，开发者可能遇到以下问题：

【详细操作指南】

方式一：IDE 界面配置（推荐）

适用场景：调试/本地场景，DevEco Studio 6.1.0.830 及以上版本

       步骤 1：创建 Native 工程

       在 DevEco Studio 中创建包含 C++ Native 的代码工程。

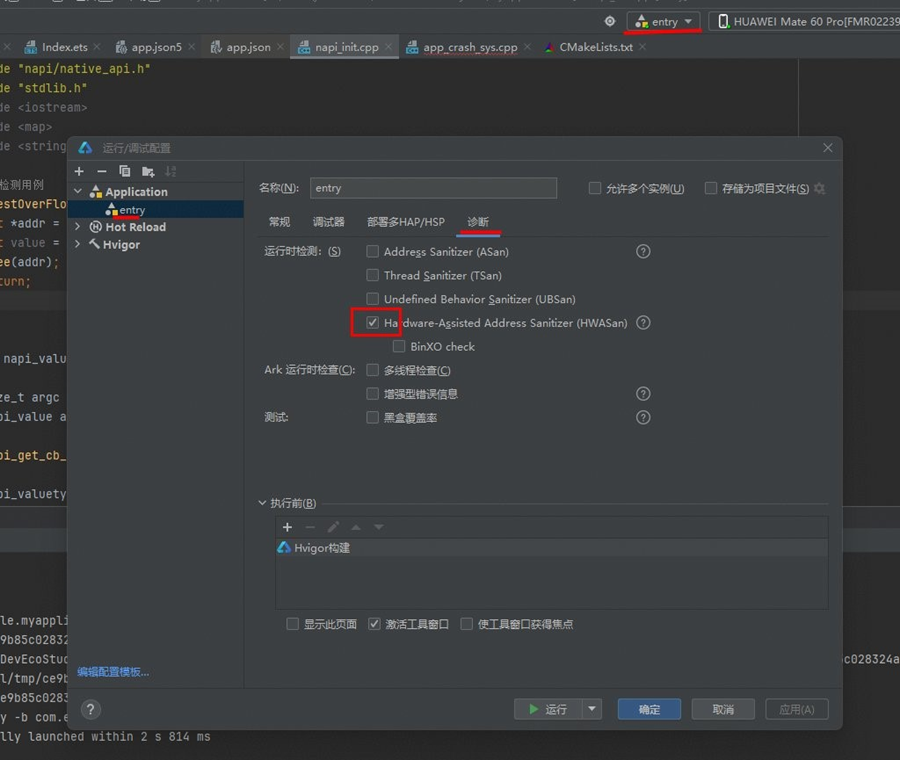

       步骤 2：开启 HWASAN

       1. 点击菜单 Run > Edit Configurations

       2. 进入 Diagnostics 选项卡

       3. 勾选 Hardware-Assisted Address Sanitizer，开启 C++ 源码编译插桩检测

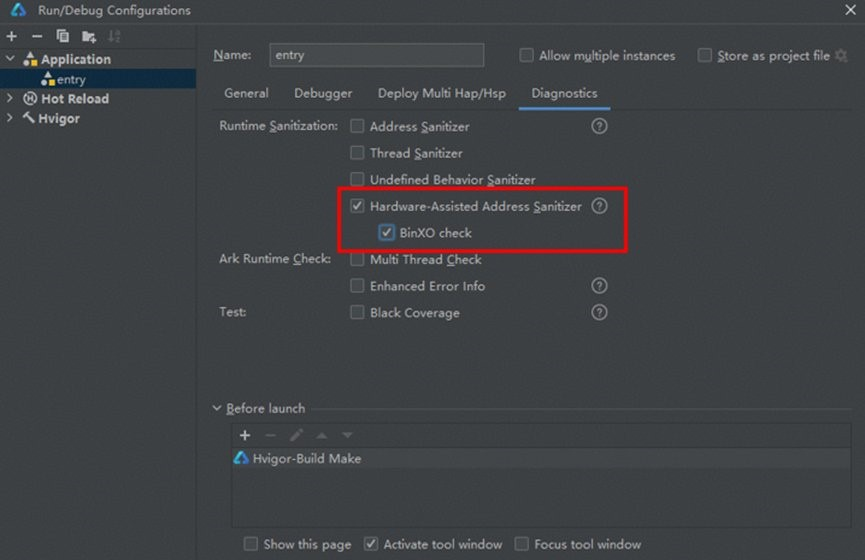

       步骤 3：开启 BinXO（无源码二进制插桩）

       从 DevEco Studio 6.1.0.830 版本开始，在同一界面勾选 BinXO check，开启无源码 .so 文件的 HWASAN 插桩检测。

       步骤 4：构建 HAP 包

       点击构建按钮，DevEco Studio 将自动完成 HWASAN 源码插桩和 BinXO 二进制插桩，生成检测包。

       步骤 5：推包并运行测试

       1. 将构建的 HAP 包推送到设备

       2. 关闭应用 freeze 检测（依赖 HAP 包指定为 DEBUG 包）：

aa attach -b <bundleName>

       3. 启动应用，执行相关用例

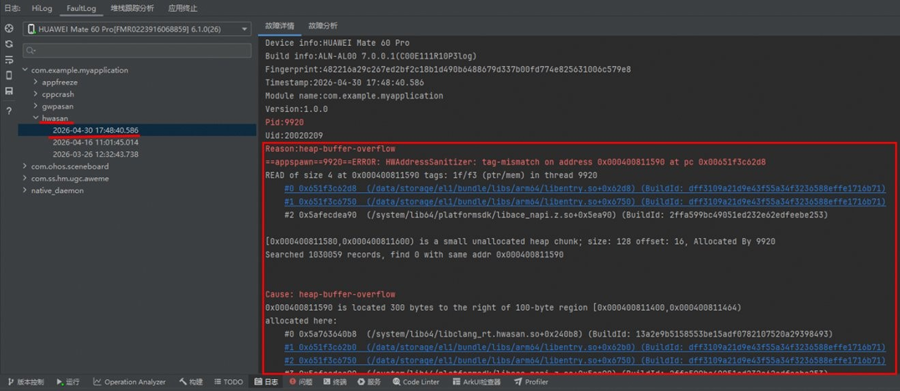

       步骤 6：获取 HWASAN 日志

       IDE 将自动收集 HWASAN 日志，可在日志视图中查看。

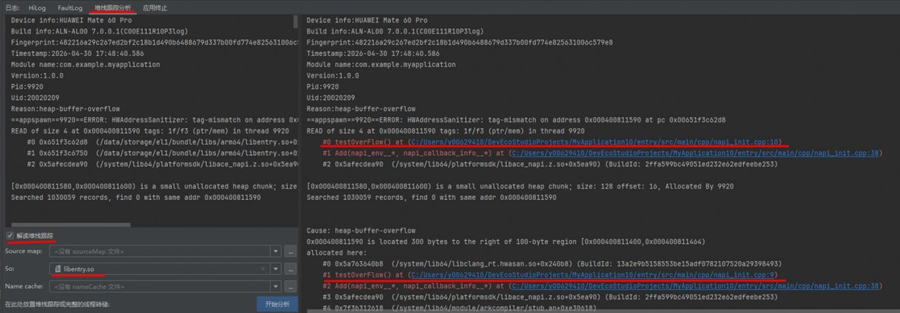

       步骤 7：堆栈跟踪分析

       1. 将 HWASAN 日志拷贝到 IDE 分析工具的左上角区域

       2. 勾选 “解读堆栈跟踪“

       3. 导入符号表信息

       4. 点击 “开始分析“

       5. 观测右下角的 报错栈 和 申请栈，直接定位问题

方式二：配置文件

适用场景：需要持久化配置或流水线构建

       系统级配置

       在工程目录下的 AppScope/app.json5 文件中添加 HWASAN 配置开关：

{
  "app": {
    "hwasanEnabled": true
  }
}

       模块级配置

       在模块级 build-profile.json5 中添加构建参数：

{
  "buildOption": {
    "externalNativeOptions": {
      "arguments": [
        "-DOHOS_ENABLE_HWASAN=ON",
        "-DOHOS_ENABLE_BINXO=ON"
      ]
    }
  }
}

版本说明：

• DevEco Studio 6.1.0.830 以下版本：仅配置 -DOHOS_ENABLE_HWASAN=ON（仅源码插桩）

• DevEco Studio 6.1.0.830 及以上版本：同时配置两个参数，开启源码 + 无源码检测

方式三：命令行参数

适用场景：流水线/CI 构建

# DevEco Studio 6.1.0.830 及以上版本
hvigorw assembleHar -p ohos-enable-hwasan=true -p ohos-enable-binxo=true

# DevEco Studio 6.1.0.830 以下版本（仅源码插桩）
hvigorw assembleHar -p ohos-enable-hwasan=true

       可选配置：排除特定 SO

       部分 .so 由于技术原理限制不支持 BinXO 插桩，需要配置忽略以避免构建报错：

{
  "buildOption": {
    "nativeLib": {
      "excludeSoFromBinXO": ["**/liblibrary.so"]
    }
  }
}

支持正则匹配，可在工程级或模块级 build-profile.json5 中配置。

【真实案例分析】

XXXX App 案例

       XXXX App 使用 SourceLess HWASAN 后，帮助开发者发现了 libxxxa.so 中的访存问题。

原始日志：

Reason:HWASAN
==appspawn==14177==ERROR: HWAddressSanitizer: allocation-tail-overwritten; heap object [0x00130004a600,0x00130004aa51) of size 1105

Stack of invalid access unknown. Issue detected at deallocation time.
deallocated here:
#0 0x5ae366b394 (/system/asan/lib64/libclang_rt.hwasan.so+0x2b394) (BuildId: ace54fff777e92f7758544f77b2b931f9f1c7b55)
#1 0x651af0b720 (/data/storage/el1/bundle/libs/arm64/libtocks.so+0xb720) (BuildId: 85c301da032d17f70c0e1d6bf4de932b58317447)
#2 0x5aee4e6c84 (/system/asan/lib64/platformsdk/libace_napi.z.so+0x66c84) (BuildId: ccd61d3dec598e77f88de9fb142e4095)
#3 0x7e86a5b5cc (/system/asan/lib64/module/arkcompiler/stub.an+0x5c85cc)
#4 0x7e864a3320 (/system/asan/lib64/module/arkcompiler/stub.an+0x10320)
#5 0x275bdd79f4 ([anon:ArkTS Heapsemi space]+0x179f4)

allocated here:
#0 0x5ae366b0e0 (/system/asan/lib64/libclang_rt.hwasan.so+0x2b0e0) (BuildId: ace54fff777e92f7758544f77b2b931f9f1c7b55)
#1 0x651af12d54 (/data/storage/el1/bundle/libs/arm64/libtocks.so+0x12d54) (BuildId: 85c301da032d17f70c0e1d6bf4de932b58317447)
#2 0x651af0b6b0 (/data/storage/el1/bundle/libs/arm64/libtocks.so+0xb6b0) (BuildId: 85c301da032d17f70c0e1d6bf4de932b58317447)
#3 0x5aee4e6c84 (/system/asan/lib64/platformsdk/libace_napi.z.so+0x66c84) (BuildId: ccd61d3dec598e77f88de9fb142e4095)
#4 0x7e86a5b5cc (/system/asan/lib64/module/arkcompiler/stub.an+0x5c85cc)
#5 0x7e864a3320 (/system/asan/lib64/module/arkcompiler/stub.an+0x10320)
#6 0x275bdd79f4 ([anon:ArkTS Heapsemi space]+0x179f4)

从日志可以看出，堆内存[0x00130004a600,0x00130004aa51) 出现了越界访问。该块内存的申请的代码在libtocks.so+0x12d54的位置。

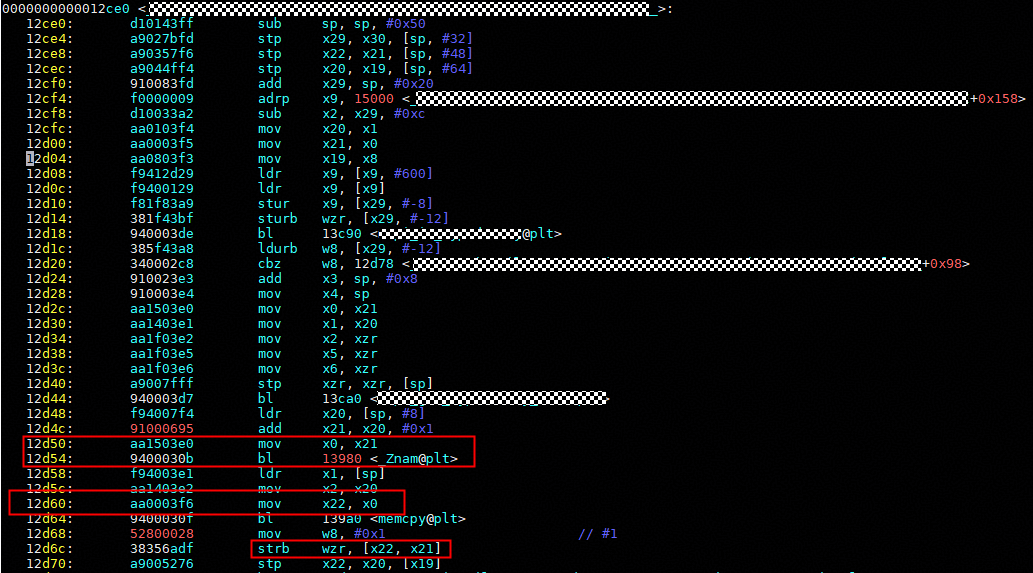

反汇编该so，通过汇编可以看出，在0x12d6c的位置有一个越界访问。 如果开发者有源码， 可以更快的发现内存的问题。

检测效果：

          • 无需获取第三方库源码

          • 直接定位到具体 .so 文件中的问题

          • 大幅缩短问题定位周期

【常见问题解答】

Q1：BinXO 二进制插桩有哪些规格限制？

Q2：HWASAN 使用 ARM64 地址高 8 位，会与应用冲突吗？

HWASAN 使用了 ARM64 虚拟地址的高 8 位作为 tag 存储。如果应用中也有动态库使用了高 8 位，会产生冲突导致误报。

规避方案：

       1. 优先方案：该动态库针对 HWASAN 版本单独出一个二进制，关闭对地址高 8 位的使用

       2. 次选方案：关闭该 .so 的 HWASAN/BinXO 插桩（影响：该 .so 的踩内存故障无法检测）

Q3：源码编译插桩遇到 `fixup not sufficiently aligned` 报错怎么办？

根因：HWASAN 源码编译要求栈变量 16 字节对齐，报错文件中有内联汇编开辟了未 16 字节对齐的栈变量，或定义了 pack 强制未 16 字节对齐的临时变量。

解决方案：

          • 修改为 16 字节对齐

          • 或在问题函数定义右侧添加修饰符：__attribute__((no_sanitize(“hwaddress“)))，该函数不进行 HWASAN 编译插桩

Q4：BinXO 插桩报错如何处理？

【参考文档】

       • HWASAN 原理介绍：https://developer.huawei.com/consumer/cn/doc/best-practices/bpta-stability-address-sanitizer-principle

       • HWASAN 使用指南：https://developer.huawei.com/consumer/cn/doc/harmonyos-guides/ide-hwasan#section31022911513

       • HWASAN 最佳实践：https://developer.huawei.com/consumer/cn/doc/best-practices/bpta-stability-hwasan-detection

       • Clang HWASAN 开源文档：https://clang.llvm.org/docs/HardwareAssistedAddressSanitizerDesign.html

       总结：HWASAN + BinXO 方案通过二进制插桩技术，实现了无源码场景下的内存访问检测，大幅降低了踩内存问题的定位门槛。开发者只需在 DevEco Studio 中勾选两个选项，即可开启全面的内存检测能力，结合 IDE 集成的堆栈跟踪分析工具，能够快速定位内存问题根因，提升应用稳定性。
