系统流程图与业务流程图看似相似，实则在聚焦对象、细节深度与符号体系上存在本质差异。前者是技术团队的‘解剖刀’，精准揭示数据如何在系统内部流转；后者是业务人员的‘全景地图’，清晰勾勒跨部门协作的全链路。本文将用电商、医疗等场景案例，带你掌握两张图表的黄金使用法则，从此告别‘技术业务两张皮’的沟通困局。

一、核心区别：聚焦对象不同，解决问题不同

1.系统流程图：关注“系统内部怎么转”

系统流程图的核心是描述系统物理模型，通俗说就是“系统里的硬件、软件、文件这些部件，是怎么配合着处理数据的”。它聚焦系统内部运作机制，清晰展示数据从输入、处理、存储到输出的完整路径，不关心外部业务场景，只盯着“系统本身怎么跑”。

比如在电商平台的订单处理系统中，系统流程图会详细呈现：用户下单数据如何通过前端页面传入服务器，服务器如何调用数据库进行数据验证，验证通过后数据如何存储到硬盘，最后又如何将“下单成功”的结果反馈到用户页面。

它的核心价值是帮系统开发、维护、管理人员吃透系统原理——比如开发新ERP系统时，用它能明确各模块的协作方式，避免开发时出现数据断层；优化系统性能时，也能通过它快速定位“数据处理瓶颈”在哪。

2.业务流程图：关注“业务环节怎么串”

业务流程图的核心是描述业务活动全流程，重点抓“谁、在什么环节、做什么事”，以及各环节的顺序和协作关系。它以业务为中心，覆盖从业务启动到结束的全链路，核心是让大家看清“业务是怎么跑通的”，而非“支撑业务的系统是怎么跑的”。

还是以电商订单为例，业务流程图会展示：用户下单（用户角色）→ 客服审核订单（客服角色）→ 财务确认收款（财务角色）→ 仓库打包发货（仓库角色）→ 物流配送（物流角色）→ 用户确认收货（用户角色）的完整链路，清晰标注每个环节的责任方和核心动作。

它的核心价值是帮业务人员、管理者梳理业务逻辑——比如管理者通过它能快速发现“客服审核订单耗时过长”“财务收款与仓库发货不同步”等问题，进而优化流程、提升效率；新员工也能通过它快速上手，搞懂自己负责的环节在整个业务中的位置。

二、范围与细节：一个“向内挖深”，一个“向外铺广”

1.系统流程图：范围窄、细节深，聚焦技术实现

范围上，系统流程图只局限于单个系统内部，比如一个软件系统、一个数据库系统、一个硬件设备组合，不涉及外部业务部门或合作伙伴。

细节上，它会深挖技术细节——比如数据怎么通过SQL语句查询、存储的文件格式是什么、服务器的处理逻辑是什么。就像数据库管理系统的流程图，会明确标注“数据插入时如何触发索引更新”“查询语句如何匹配数据库表”，甚至会涉及具体的函数、程序代码模块。

再比如移动支付APP的系统流程图，会详细说明：APP如何与手机摄像头（扫码）、指纹传感器（验证）交互，支付数据如何加密后传输到云端服务器，云端如何与银行系统对接验证，最后数据如何同步到本地存储和云端数据库。

2.业务流程图：范围广、细节浅，聚焦业务协作

范围上，业务流程图覆盖全业务链路，可能跨多个部门、甚至连接外部合作伙伴和客户。比如供应链业务流程图，会包含供应商（供货）、生产商（加工）、批发商（分销）、零售商（销售）、客户（购买）等多个主体，完整呈现“货物流转+资金结算”的全链路。

细节上，它不纠结技术实现，只关注“做什么、谁来做、怎么衔接”。比如医院的就诊业务流程图，会清晰展示“挂号→就诊→开检查单→缴费→做检查→复诊→取药”的步骤，标注每个步骤由医生、护士、收费员等哪个角色负责，但不会说明“医院信息系统（HIS）是怎么录入挂号信息的”“检查结果是怎么传输到医生终端的”。

三、符号与表示：两种“语言体系”，各有侧重

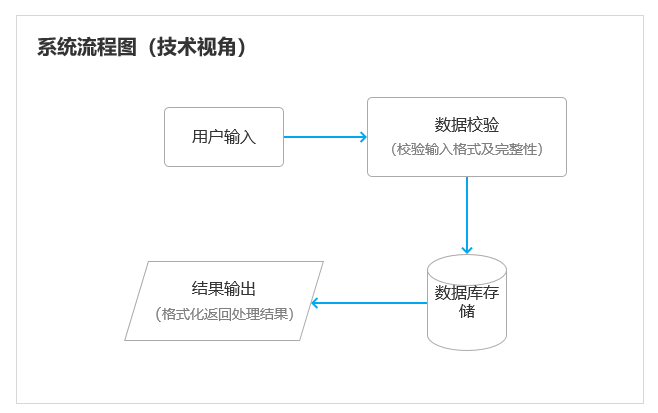

1.系统流程图：用“技术符号”，讲清“数据流动”

系统流程图有专属的“技术符号体系”，核心是精准表达系统组件和数据处理动作：

• 矩形：表示数据处理过程（比如服务器的计算、数据验证）；
• 平行四边形：表示输入/输出（比如从键盘输入数据、向显示器输出结果）；
• 两条平行竖线：表示存储（比如硬盘存储、数据库存储）。

它的核心是“箭头导向”——通过箭头清晰标注数据的流动路径。比如一个数据备份系统的流程图，箭头会从“服务器（矩形）”指向“硬盘存储（平行竖线）”，再从“硬盘存储”指向“云端存储（平行竖线）”，直观展示“数据从服务器备份到本地，再同步到云端”的过程。

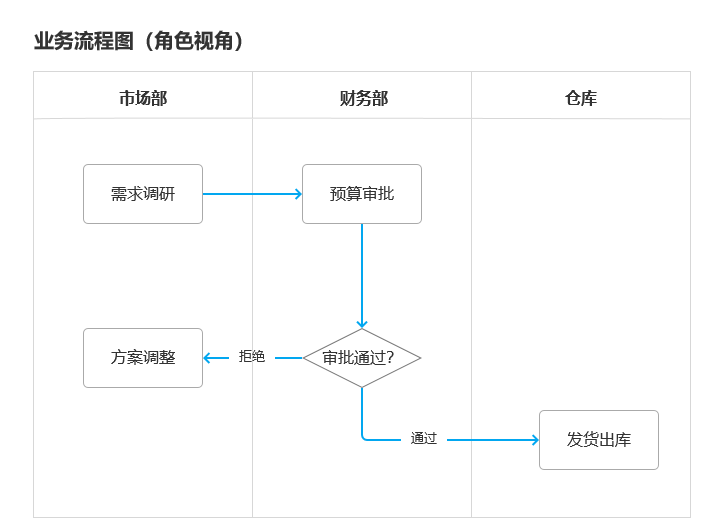

2.业务流程图：用“业务符号”，讲清“角色与决策”

业务流程图的符号更贴近“业务场景”，核心是表达“动作、角色、决策”：

• 圆形/椭圆形：表示流程的开始或结束（比如“流程启动：用户提交需求”“流程结束：业务完成归档”）；
• 矩形：表示具体的业务活动（比如“市场调研”“合同签订”“货物发货”）；
• 菱形：表示决策点（比如“合同是否通过审核？”“客户是否确认收货？”）。

它的核心是“角色标注”——通常会在矩形（业务活动）旁边注明负责部门或人员，比如“市场调研（市场部）”“合同审批（法务部）”，让大家一眼看清“谁该干谁的活”。比如一个市场推广业务流程图，会用菱形标注“推广方案是否通过？”，箭头分别指向“通过→执行推广（推广部）”“未通过→修改方案（市场部）”，清晰呈现决策后的流程分支。

总结：记住一个核心区分标准就够了——想梳理“系统内部技术逻辑、数据流转”，用系统流程图；想梳理“跨部门业务环节、角色协作”，用业务流程图。选对图表，不管是系统开发、业务优化还是团队沟通，效率都会翻倍！
